フロート式レベルセンサ

液体用腐食性液体腐食性の強い液体用

製品説明

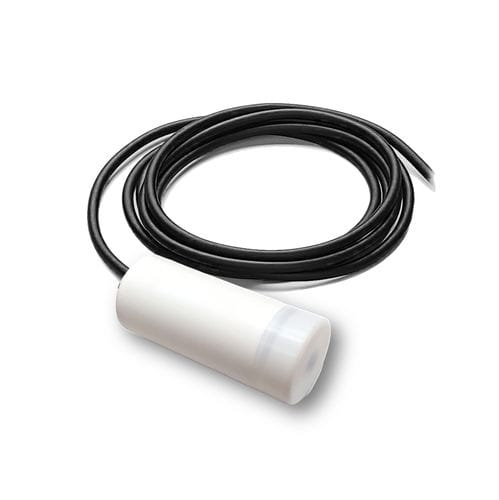

TUBA 150 C は、極めて腐食性の高い液体や高温環境向けに設計されたチューブ型フロート液面センサーです。FEP/テフロン（TEFLON）ケーブルと、資料でPTFEと表記されたハウジングを備えています。直径が小さい（Ø55 mm）ため、タンクの小さな開口部からの挿入が可能です。

動作原理
密閉されたシリンダ内のボールが位置に応じてマイクロスイッチを作動させます。ケーブルは3芯（COM、NO、NC）で、給水／排水の配線が可能です。複数台を組合せて上下限のレベル制御に使用できます。

取り付け方法

• ケーブルにおもりを付けて使用
• タンク内の縦型ガイドロッドに固定
• ケーブルグランドを用いた壁取付け

特長

• 経済的
• 環境配慮
• 信頼性の高い動作
• 防水（シール）
• 薬液耐性

仕様

• 切換角度：±20°
• 許容流体密度：0.75～1.50
• 電気仕様：24～250 VAC/DC、最大60 VA
• 遮断容量：最大1 A、60 VA
• ハウジング材質：PVDF（資料により表記）/ PTFE（製品説明）
• ケーブル：3 x 0.22 mm² PTFE
• 重量：80 g
• 寸法：高さ130 mm — 直径55 mm
• おもり：無し（標準）
• ケーブル長：5、10、15、20、25 m（選択可能）

製品資料に関する注意

• 販売説明では150 °Cまで使用可能とされていますが、一部の技術表では最大85 °Cと記載されています。用途に応じた温度仕様をメーカーに確認してください。
• ハウジング材質は資料によりPTFE、PVDF、ポリプロピレン共重合体と異なって記載されています。正確な材質は製造元へ確認してください。
• 切換角度、密度、重量、ケーブル仕様などが異なる資料があります。仕様決定・設計・据付前に詳細な技術資料を参照してください。
