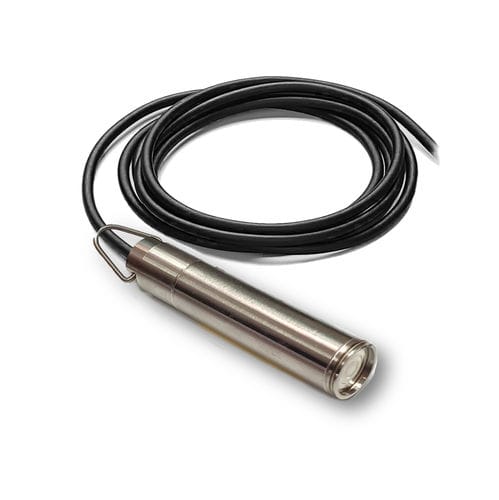

ピエゾ抵抗型レベルプローブ PIEZO AS

水用2線式4-20 mA

概要
PIEZO AS ピエゾ式水位センサーは、長時間の浸漬に耐え、排水や河川・湖沼・運河などの表面水域（濁水を含む）といった厳しい環境での連続水位測定を目的に設計されています。表面フラッシュ式メンブレンと付着防止コーティングにより汚れ付着を抑え、安定した測定を可能にします。

用途
揚水設備、浄水・排水処理施設、リフトステーション、制御リレーによるポンプ自動化に適しています。監視・制御のための連続的な水位記録を提供します。

動作原理
センサーはピエゾ抵抗式セルを内蔵し、プローブ上方の水柱が作る静水圧を測定します。圧力を水位に比例する電気信号に変換し、4/20 mA出力として供給します。

設置と固定
ケーブル被覆を利用してプローブを吊下げ、アクセサリFIXCABで所望の深さに固定できます。頻繁に取り外す用途では、吊り上げ用のアイ付きステンレス支持ケーブルの使用を推奨します。ケーブルを傷める締め具や過度な締結は避けてください（毛細管浸入の原因となる可能性があります）。

電気的接続
電気接続は、内部圧力が大気圧と等しい非密閉の端子箱にて、槽の外部に設置してください。ケーブルと毛細管は標準の信号ケーブルで延長可能です。ATMIは不利な接続を避けるための適切なケーブル長を提供します。

推奨アクセサリ

• FIX-CAB：吊下げプローブ固定用ケーブルクランプ
• 端子箱：電源ケーブルを標準信号ケーブルで延長するためのボックス
• サージプロテクタ：トランスミッタおよび補助機器の過電圧保護

技術仕様 / 仕様

• 測定範囲（フルスケール）：2 mH2O〜20 mH2O（フルスケール20 mA、工場で指定値に調整）
• 出力信号：4/20 mAループ（4 mA = 0 m、20 mA = フルスケール）
• 電源：直流 6〜38 V
• 消費：ループ電流に相当（mA）
• 測定セル：ピエゾ抵抗式、ステンレス 316L
• ヒステリシス：0.05 %
• 動作温度：0 °C〜40 °C
• ハウジング：ステンレス AISI 316L
• ケーブル：2芯 0.22 mm²、標準でPUケーブル 10 mを付属
• 重量：370 g
• 寸法：高さ 130 mm - 直径 25 mm
