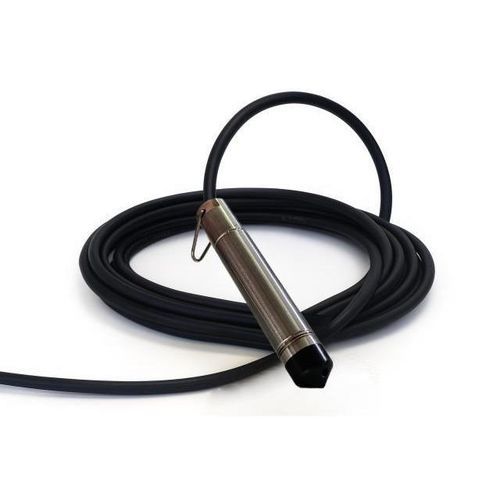

ピエゾ抵抗型レベルプローブ PIEZO HR

水用2線式4-20 mA

概要
PIEZO HR ピエゾメトリックプローブ（高耐性）は、耐腐食性が求められる環境（海水、化学薬品用途）での水位の連続監視用に設計された静水圧式水位センサーです。制御リレーを介したポンプの自動化にも使用されます。プローブは静水圧を4-20 mAのループ信号に変換します。

動作原理
プローブ内の圧阻式（ピエゾ抵抗）測定セルが、プローブ上方の水柱が与える圧力を測定します。この圧力は水柱高さに比例し、電気信号（4-20 mAループ）に変換され、連続的なピエゾメトリック水位の取得を可能にします。

設置と配線
プローブはケーブル被覆で吊り下げるか、アイフック付きのステンレス支持ケーブルで取り付けることができます。所望の深さでケーブルを固定するには、FIX-CAB 固定アクセサリの使用を推奨します。ケーブルを損傷しキャピラリー侵入を招くようなバンドや締め付け部材は避けてください。電気配線は内部圧力が大気圧と等しい非密閉の接続箱で行ってください。接続箱をタンク内に設置してはいけません。ケーブルと毛細管は標準の信号ケーブルで延長可能です。

推奨アクセサリ

• FIX-CAB（ケーブル固定用アクセサリ）
• 接続箱（電源/信号ケーブル延長用）
• 避雷器／サージプロテクタ（過電圧保護）

ドキュメント
技術仕様書あり（例：ページに記載のPIEZO ST静水圧プローブの技術仕様書；例サイズ：pdf : 268.04 KB）。

仕様 / 技術データ

• 水柱範囲：フルスケールは2 mH2O～20 mで設定可能（フルスケールは出荷時に要求値に合わせて設定。20 mA = フルスケール、4 mA = 0 m）。
• 出力信号：4-20 mA 電流ループ（4 mA = 0 m、20 mA = フルスケール）。
• 電気特性：DC 6～38 V。
• ハウジング材質：Hastelloy C276。
• 測定セル：Hastelloy C276。
• ヒステリシス：0.05 %。
• 使用温度：0 °C～40 °C。
• 消費：ループ電流（4-20 mA）。
• ケーブル：2芯 0.22 mm²、標準で10 mのPUケーブル付属。
• プローブ重量：370 g。
• 寸法：長さ130 mm、直径25 mm。
