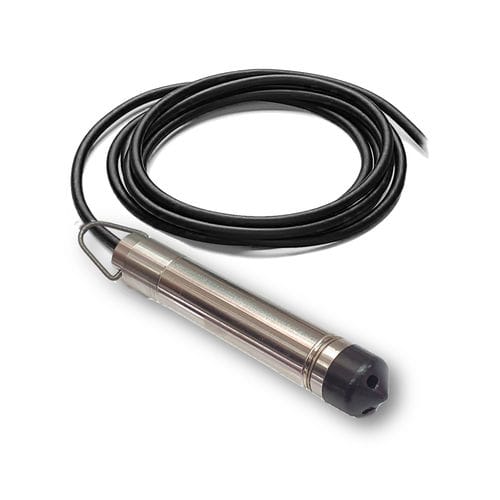

ピエゾ抵抗型レベルプローブ PIEZO ST

水用2線式4-20 mA

説明
PIEZO ST ピエゾメトリックセンサは、井戸、河川、湖、地下水の水位を連続監視するための静水圧式水位探知子です。PIEZO ST は制御リレーを介したポンプの自動化にも使用されます。
本センサはピエゾ抵抗型測定セルを備え、静水圧（水深に比例）を測定します。圧力データは電気信号に変換され、4-20 mA ループとして整定されます。

動作原理
探知子はボーリング孔、井戸、またはタンクの底部に沈めて使用します。ピエゾ抵抗型センサは探知子の上にある水柱が与える圧力を測定し、この信号を水位に比例した電気出力に変換して制御装置、データロガー、または PLC に送信します。

主な用途

• 地下水、井戸、河川、湖の監視
• 水資源管理および農業
• 環境工学および建設工事
• ポンプの自動化・制御（制御リレー経由）

推奨アクセサリ

• FIX-CAB（取り付け・高さ調整用ケーブルクランプ）
• 信号ケーブル延長用接続ボックス
• サージプロテクタ（過電圧保護）

技術仕様 / 仕様

• 水柱フルスケール：1 mH2O～500 m の範囲で調整可能（フルスケール時 20 mA、出荷時に指定値で設定）
• 出力信号：4-20 mA 電流ループ（4 mA = 0 m；20 mA = フルスケール）
• 電源：直流 6 ～ 38 V
• 消費電流：信号値（mA）
• 測定セル：Hastelloy C276
• ヒステリシス：0.05%
• 動作温度：0 °C ～ 40 °C
• 筐体材質：ステンレス鋼 AISI 316L
• ケーブル：2 心 0.22 mm²、標準で10 m PU ケーブル付属
• プローブ質量：370 g
• 寸法：高さ 130 mm - 直径 25 mm
