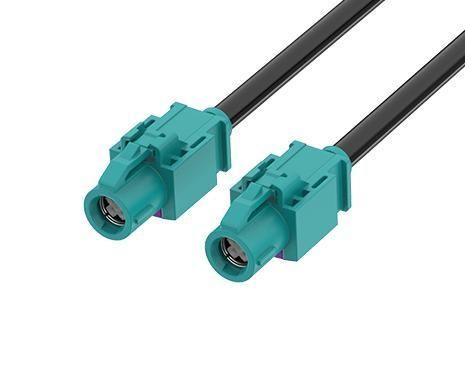

データトランスミッションワイヤーハーネス HSD-1J1J-100Z01

同軸ストレート自動車用

HSDジャックからジャックケーブル、1x1、ストレート、L=100 CM ATTENDのHSDソリューションは、高速データ用の高性能で完全にシールドされたインターコネクトシステムです。LVDS、Ethernet、およびUSBプロトコルをサポートし、クロストークや干渉からの優れた保護を提供します。100 Ωの完全にシールドされた接続を備えており、シールドされたツイストクアッドケーブルと組み合わせて、堅牢で信頼性の高い信号伝送を実現します。 - 高速差動伝送をサポートし、LVDS、USB 2.0、IEEE 1394、およびEthernetに適しています。 - USCAR-2、USCAR-17、およびIEEE 1394の標準に準拠しています。 - 頑丈なプラスチックハウジングは、過酷な自動車環境に対する高い耐性を提供します。 - 複数の機械的コーディングにより、誤接続を防ぎ、簡単に識別できます。 - 電気的にノイズの多い環境で優れたEMI/RFI保護を提供します。 - 動作温度範囲：−40°Cから+105°C アプリケーション： - インフォテインメントシステム - 計器クラスター - リアビュー、サラウンドビュー、サイドカメラ - リアシートエンターテインメント - USBハブ拡張 - テレマティクス / TCU - オーディオシステム 仕様： - スタイル：HSDからHSD（ストレート） - 第1コネクタ：HSDジャック - 第1接点の性別：メス - 第2コネクタ：HSDジャック - 第2接点の性別：メス - ケーブルの色：ブラック - ケーブルOD：約4.6 mm - ケーブルタイプ：同軸#26AWG × 4C + AB - 適合性：ISO 20860-1/-2、SAE/USCAR-2、RoHS - 長さ：100 cm - 結合サイクル：≥ 25 - コーディング：HSDジャック（Zコード） - データレート：最大8 Gbps - 周波数範囲：DC–6 GHz - インピーダンス：100 Ω - 動作温度範囲：-40°Cから+105°C
