HS-MTPワイヤーハーネス MTP-1J1J-100Z01

同軸データトランスミッションイーサネット

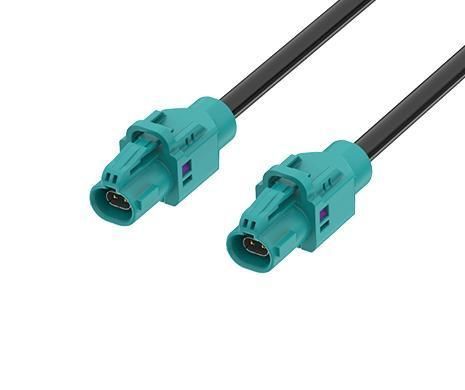

HS-MTP ジャックからジャックへのストレートケーブル、L=100 CM、Z コード ATTENDのHS-MTP（高速モジュラーツイストペア）コネクタとケーブルアセンブリシステムは、高速で自動車グレードの差動ソリューションを提供します。最大20 GHzの周波数をサポートし、ADAS、カメラ、レーダー/ライダー、および4K以上の解像度のカメラシステムに対応します。そのモジュラーデザインは、シールド/非シールドツイストペアおよび高性能ケーブルと互換性があり、信号の完全性、EMI保護、および将来にわたる接続性を保証します。USCAR-2、USCAR-17、Open Alliance TC9、およびIEEE 802.3ch標準に準拠しており、現在および次世代の自動車および産業用途に対して、堅牢で省スペースで信頼性の高いパフォーマンスを提供します。 主な特徴: - 高速差動伝送をサポートし、自動車イーサネット（1000BASE-T1、2.5G/5G/10GBASE-T1）に最適化されています。 - USCAR-2、USCAR-17、Open Alliance TC9、およびIEEE 802.3ch標準に準拠しています。 - 頑丈なプラスチックハウジングは、過酷な自動車環境に対する高い耐性を提供します。 - 複数の機械的コーディングにより、誤接続を防ぎ、簡単に識別できます。 - 電気的にノイズの多い環境で優れたEMI/RFI保護を提供します。 - 高速差動信号用のSTP/UTPケーブルをサポートします。 - 動作温度範囲: −40°Cから+105°C アプリケーション: - ADASシステム - 4Kおよびそれ以上のカメラシステム - 自動運転 - 高解像度ディスプレイ - リアシートエンターテインメント アプリケーションシナリオ: - 自動運転車 - トラック - スマートロボット コードオプション: コード | プラグ | ジャック | RAL番号/色 | アプリケーション（ヨーロッパ） | アプリケーション（USCAR） A | ジェットブラック | ファントム供給なしのラジオ B | クリーム | ファントム供給付きのラジオ C | シグナルブルー | GPS / ナビゲーション D | クラレットバイオレット | GSM E | リーフグリーン | TV / SDARS地上 F | ナットブラウン | TV / SDARS地上 / カメラ G | ブルーグレー | リモートキーレスエントリー H | ヘザーバイオレット | GPS / ナビゲーション J | ベージュ | リモート | Bluetooth / VPM K | カレー | ダイバーシティラジオ | SDARSサテライト L | カーマインレッド | 未定義 | VPM M | パステルオレンジ | 未定義 | RKE / TPMS O | ライトグリーン | 未定義 | DSRC / VPM Z | ウォーターブルー | ユニバーサル（ニュートラル）コード 仕様: 機械的 - スタイル: MTPからMTP（ストレート） - 1番目のコネクタ: HS-MTPジャック（ストレート） - 1番目の接触性別: メス - 2番目のコネクタ: HS-MTPジャック（ストレート） - 2番目の接触性別: メス - ケーブルの色: ブラック - ケーブルOD: 約3.8 mm - ケーブルタイプ: 同軸、26 AWG × 2C + AB - 適合性: ISO 20860-1/2、SAE/USCAR-2、RoHS - 長さ: 100 cm - 結合サイクル: ≥ 25 電気的 - コーディング: HS-MTPジャック（Zコード） - データレート: 最大8 Gbps - 周波数範囲: DCから6 GHz - インピーダンス: 100 Ω 環境 - 動作温度範囲: -40°Cから+105°C 技術仕様: - スタイル: MTPからMTP（ストレート） - 1番目のコネクタ: HS-MTPジャック（ストレート） - 1番目の接触性別: メス - 2番目のコネクタ: HS-MTPジャック（ストレート） - 2番目の接触性別: メス - ケーブルの色: ブラック - ケーブルOD: 約3.8 mm - ケーブルタイプ: 同軸、26 AWG × 2C + AB - 適合性: ISO 20860-1/2、SAE/USCAR-2、RoHS - 長さ: 100 cm - 結合サイクル: ≥ 25 - コーディング: HS-MTPジャック（Zコード） - データレート: 最大8 Gbps - 周波数範囲: DCから6 GHz - インピーダンス: 100 Ω - 動作温度範囲: -40°Cから+105°C
