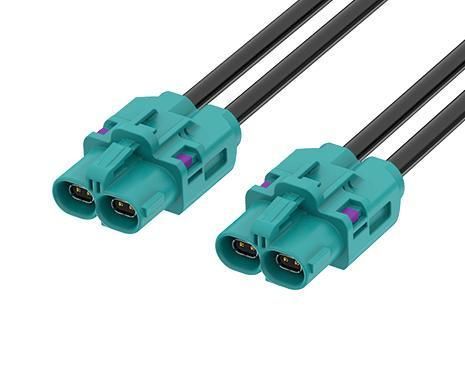

データトランスミッションワイヤーハーネス MTP-1J1J-100Z02

同軸ストレート自動車用

HS-MTPジャック(1x2)対ジャック(1x2)ケーブル、L=100 CM、Z CODEATTENDのHS-MTP(High-Speed Modular Twisted-Pair)コネクタおよびケーブルアセンブリーシステムは、高速、車載グレードの差動ソリューションを提供します。最大20 GHzの周波数をサポートし、ADAS、カメラ、レーダー/ライダー、4Kまたはより高解像度のカメラシステムに対応します。そのモジュラー設計は、シールド/非シールドツイストペアおよび高性能ケーブルと互換性があり、シグナルインテグリティ、EMI保護、将来性のある接続性を保証します。USCAR-2、USCAR-17、Open Alliance TC9、IEEE 802.3ch規格に準拠し、現在および次世代の車載および産業用アプリケーションに堅牢で省スペース、信頼性の高いパフォーマンスを提供します。主な特長：車載イーサネット（1000BASE-T1、2.5G/5G/10GBASE-T1）に最適化された高速差動伝送をサポートします。USCAR-2、USCAR-17、オープンアライアンスTC9およびIEEE 802.3ch規格に適合。堅牢なプラスチックハウジングは、過酷な車載環境に高い耐性を提供。複数の機械的コーディングにより、誤動作を防止し、容易な識別が可能。電気的にノイズの多い環境で優れたEMI/RFI保護を提供。高速差動信号用STP/UTPケーブルをサポート：-動作温度範囲：-40°C～+105°C用途：ADASシステム4Kおよびそれ以上のカメラシステム自律走行高解像度ディスプレイリアシートエンターテインメントコードオプション：CodePlugJackRAL No./ アプリケーション（ヨーロッパ）アプリケーション（USCAR）A9005ジェットブラックラジオ（ファントム供給なし）B9001クリームラジオ（ファントム供給あり）C5005シグナルブルーGPS / ナビゲーションGPSD4004クラレットバイオレットGSME6002リーフグリーンTV / SDARS地上波F8011ナッツブラウンTV / SDARS地上波 / カメラG7031ブルーグレーリモートキーレスエントリーSDARS地上波H4003ヘザーバイオレットGPS / ナビゲーションJ1001ベージュリモコンBluetooth / VPMK1027カレーダイバーシティラジオSDARSサテライトL3002カーマインレッド未定義VPMM2003パステルオレンジ未定義RKE / TPMSO6027ライトグリーン未定義DSRC / VPMZ5021ウォーターブルーユニバーサル（ニュートラル）コード仕様：メカニカルスタイルMTP（1x2）～MTP（1x2）第1コネクタHS-MTPジャック（1x2）第1コンタクト性別雌第2コネクタHS-MTPジャック（1x2）第2コンタクト性別雌ケーブル色黒ケーブルODA約。 3.8 mmケーブル・タイプ同軸、26 AWG×2C + ABC準拠ISO 20860-1/2、SAE/USCAR-2、RoHS長さ100 cm嵌合サイクル≥ 25電気的コーディングHS-MTPジャック（1x2）（Zコード）データ・レート最大8 Gbps周波数範囲DC～6 GHzインピーダンス100 Ω環境動作温度範囲-40°C～+105°Cスタイル：MTP（1x2）～MTP（1x2）1番目のコネクタ：HS-MTPジャック（1x2）第1コンタクト性別：雌2番コネクター：HS-MTPジャック（1x2）第2コンタクトの性別：ケーブル色：黒ケーブル外径：約3.8mmケーブルタイプ：同軸、26AWG×2同軸、26AWG×2C＋ABC準拠：ISO 20860-1/2、SAE/USCAR-2、RoHS長さ: 100 cm嵌合サイクル: ≥ 25コーディング：HS-MTPジャック（1x2）（Zコード）データ・レート：最大8 Gbps最大8 Gbpsの周波数範囲：DC～6GHzインピーダンス：100Ω動作温度範囲：-40°C～+105°C
