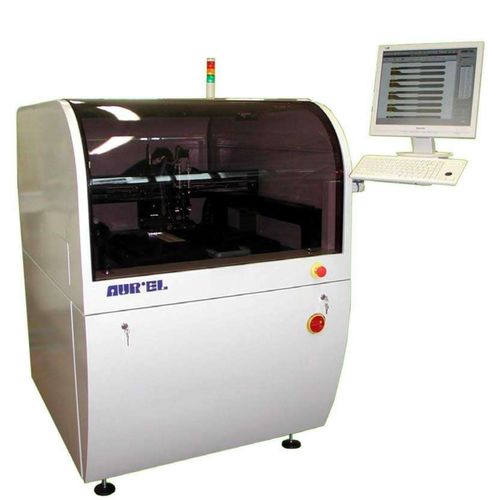

光学式検査機 XCEL AOI

エレクトロニクス産業用インライン自動

XCELは、ディスペンス、インクジェット、光学検査、組立、はんだ付けなどのためのインラインまたはスタンドアローンのワークセルです。 組み立て、はんだ付けなどが可能です。 アプリケーションは、厚膜、LTCC、ポリマー、ガラス、ウェハー、ディスプレイ、太陽電池、センサー、バイオセンサー、RFIDスマートカード、ポリエステル箔など。 センサー、バイオセンサー、RFIDスマートカード、ポリエステルフォイルなど。 高精度のX -Y軸、5 µmの繰り返し精度。 XCEL技術仕様 基板寸法：50x50mm - 450x500mm テーブル上にバキュームで固定 基板厚み：0.2mm〜5mm 基板とのクリアランス：上面20mm、下面0〜50mm X-Y軸：最高速度600mm/sec、繰り返し精度±5μm OS Windows XP prof English 電源：240V 50Hz 800W 圧縮空気：5気圧10l/min 温度：15〜30℃、5〜80%RH 外形寸法：1000×1300×1450H 重量：500kg Z軸：最大50mm/秒、繰り返し精度±5µm θ軸：最大速度1.5°/秒、繰り返し精度±0.0014° セラミック、フォイル、ガラスなどの底面照明。 AOI45は、プリント基板の自動検査を行うインラインまたはスタンドアローンの装置です。 検査機です。 用途は、厚膜、LTCC、ポリマー、ガラス、ウェハー、ディスプレイ、太陽電池、センサー、RFIDスマートカード、ポリエステル箔などです。 センサー、RFIDスマートカード、ポリエステルフォイルなどです。 検査対象となる印刷物は、導体誘電体、抵抗体、ソルダーペーストです。 PPIソフトウェアを使って、印刷されたトラックやパッドの寸法、品質、連続性、細線の隙間、異なる層の位置やトレランスなど、すべての欠陥をチェックします。
