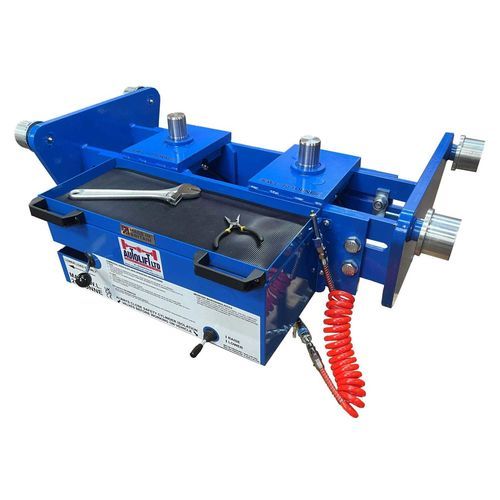

穴用ジャッキ

ハイドロニューマチック式13トン持ち上げ用

概要
13トン調整式エアー駆動ツインラムピットジャッキは、ATFおよびMOTの検査ラインでHGVおよびPSV車両を持ち上げるために設計された商業用ピットジャッキです。独立作動可能なツインのair-over-oil油圧ラム、迅速作動のエアポンプ、および複数の統合安全システムを備え、整備工場での信頼性を確保します。

主な特長

• 13トンの容量、リフティングストローク400 mm
• 3サイズのフレームで幅広い調整範囲を提供し、各種ピット幅に対応
• 独立操作可能なツインair-over-oil油圧ラム；横方向にスライドするラムで精密な位置決めが可能
• 迅速作動のエアポンプと高出力パワーパック（手動/エア）
• 人間工学に基づいたハンドルとニードルローラーベアリングを備えた4輪でピット内の移動が容易
• 作業中の工具・部品保管用のツールトレイを装備
• 三重の安全機構：安全下降弁、破裂防止弁、ラムロックハンドル（オプションで後付け可能なセキュリティストラットあり）

調整範囲（フレームサイズ）

• Small — ピット最小: 750 mm、ピット最大: 1030 mm
• Medium — ピット最小: 860 mm、ピット最大: 1160 mm
• Large — ピット最小: 1110 mm、ピット最大: 1410 mm

技術仕様

• 容量: 13トン
• リフティングストローク: 400 mm
• フレームカバレッジ: Small (750–1030 mm)、Medium (860–1160 mm)、Large (1110–1410 mm); ビームは750 mm〜1400 mmのピット幅をカバー
• ラム: 2基のダブルアクション油圧シリンダー、ストローク400 mm、クロムめっきロッド、最新のシール技術；各ラムにホース破裂防止弁および90°隔離弁装備
• パワーパック: シリンダーへ流量を供給する高出力（手動/エア）ポンプ
• 車輪: ニードルローラーベアリング付4輪；標準は平行車輪、RSJレール用にテーパード車輪を選択可；荷重時に引っ込むスプリング式車輪オプション
• 操作: air-over-oil油圧設計；シリンダーは独立操作可能；横方向スライドで正確な位置合わせ

安全性と適合性

• 三重安全設計：安全下降弁、破裂防止弁、ラムロックハンドル
• オプションのセキュリティストラットは後付け可能
• UKCA / CEマーキング；機械指令98/37/ECおよび規格BS EN 1494:2001に準拠して設計・製造；EC要件およびLOLERのリフティング規定に適合
• 各ユニットは完全に試験され、シリアル番号が付され、試験証明書を添付して供給されます

付属品と保証

• 付属品: 2 × 125 mm延長、2 × V型ヘッドアダプター、2 × dish head pansies、リアアダプタラックホルダー、エアーブローガン
• 5年保証（利用規約が適用されます）
