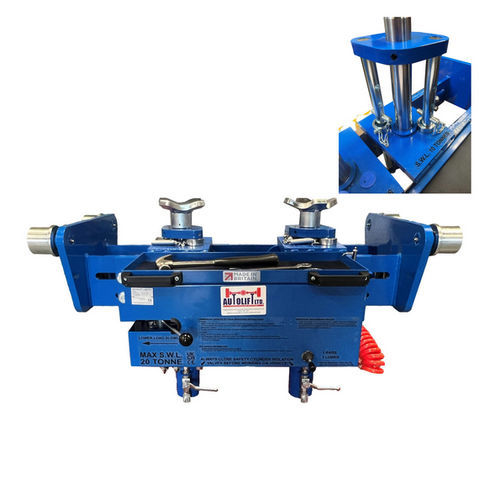

穴用ジャッキ

ハイドロニューマチック式20トン持ち上げ用

概要

英国製の調整可能な商用ツインラムピットジャッキです。検査ピットおよびATF・MOTの試験レーン向けに設計され、Security Strutsを備えて安全性を強化しています。エアーオーバーオイル方式の油圧設計で、速動式エアポンプ、独立作動のシリンダー、横方向にスライドするラムによる正確な位置決めを特徴とします。

主な特長

• 容量：20トン
• 揚程：400 mm
• 多用途に対応する3つのフレームサイズと広い調整範囲
• 速動式エアポンプ
• エアーオーバーオイル油圧設計により性能向上とシリンダー寿命延長
• ピット内での移動を容易にする人間工学的ハンドル
• 工具や部品へのアクセスに便利なツールトレイ
• 個別操作可能なシリンダーと横方向スライド式ラムによる精密な位置決め
• 安全機構の多重化：安全降下弁、ホース破裂防止弁、ラムロックハンドル、Security Struts
• 標準付属品：125 mm延長 ×2、Vヘッドアダプター ×2、ディッシュヘッドパン ×2、リアアダプタラックホルダー、エアブローガン（付属）
• UKCA / CE マーク取得；EC規格準拠
• 保証：5年

調整範囲（フレームサイズ）

• Small — ピット最小: 750 mm；ピット最大: 1030 mm
• Medium — ピット最小: 860 mm；ピット最大: 1160 mm
• Large — ピット最小: 1110 mm；ピット最大: 1410 mm

追加製品情報

• ビーム：750 mm〜1400 mmのピット幅に対応（最適なフレームサイズを選択）
• ホイール：ビームはニードルローラーベアリング付きの4輪で移動が容易。平面端部用は並行ホイールが標準、RSJ支持レール用のテーパー型ホイール、要望に応じてばね付きホイールも可（荷重時に縮まって位置をロック）
• パワーパック：高出力手動ポンプ（デリバリーバルブ、予圧設定可能な過圧弁、デッドマン開放弁付）によりシリンダーへ高流量を供給
• ラム：400 mmストロークのダブルアクション油圧シリンダー ×2、クロームめっきロッド、先進シール、ホース破裂防止弁、位置を視認できる90°隔離弁
• 保証・適合：保証5年（条件適用）。Machinery Directive 98/37/ECおよびBS EN 1494:2001に基づき設計・製造；EC要件およびLOLERに準拠；各ユニットは完全に試験され、シリアル番号付与および試験証明書を添付して出荷

仕様

• 容量：20トン
• 揚程：400 mm
• フレームサイズと調整範囲：Small (750–1030 mm), Medium (860–1160 mm), Large (1110–1410 mm)
• 標準付属品：125 mm延長×2、Vヘッドアダプター×2、ディッシュヘッドパン×2、リアアダプタラックホルダー、エアブローガン
• 油圧設計：速動式エアポンプを用いたエアーオーバーオイル方式
• 安全機能：安全降下弁、ホース破裂防止弁、ラムロックハンドル、Security Struts
• ビーム適合範囲：ピット幅750–1400 mmに対応
• ホイール：ニードルローラーベアリングホイール；標準は並行、オプションでテーパーまたはスプリング式
• パワーパック：デリバリーバルブ、予圧弁、デッドマン開放付の高出力手動ポンプ
• ラム詳細：ダブルアクションシリンダー、クロームめっきロッド、ホース破裂防止弁、90°隔離弁
• 適合：UKCA / CE マーク；EC規格、Machinery Directive 98/37/EC、BS EN 1494:2001 準拠；LOLER適合
• 保証：5年（条件適用）
