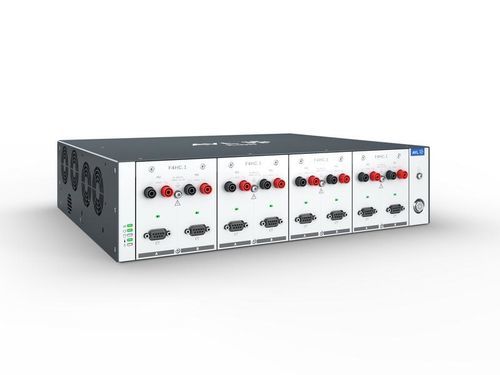

電力測定器 AVL X-ion™ PA2

信号電動式自動車用

電化試験における電力測定と分析のためのソリューション AVL X-ion™ PA2パワーアナライザーは、電気およびハイブリッドアプリケーションに最適化されたモジュラー型データ取得プラットフォームです。電動パワートレインの開発において、最高の柔軟性と自動車にインスパイアされたテスト機能を提供します。 - 電動ドライブトレインおよびパワーエレクトロニクスコンポーネント（eモーター、インバーター、DC/DCコンバーターなど）の詳細な分析 - テストベッドでの完全なeドライブのテストと最適化 - ダイナモおよび道路上でのさまざまな気候条件下でのエネルギーフロー分析のための車両内テスト AVL X-ion™ PA2 - 私たちの主要製品 AVL X-ion™ PA2は、自動車、グリッド、産業、海洋、航空、およびさまざまな電力試験アプリケーションに理想的な高精度パワーアナライザーであり、特にeドライブおよびパワーエレクトロニクスに適しています。瞬時波形評価のためのスナップショット技術、新しい電流センサーの統合、簡単なセットアップを特徴としています。 このデバイスは、eドライブ計算のための直接リゾルバ入力と複数のデジタルI/Oを備えた接続性を提供します。ハードウェアからソフトウェアへのシームレスな統合を保証し、単一のサプライヤーから包括的なテスト環境を提供します。 - フィールド指向制御（FoC）インバーター分析のための2つのロータ位置センサー入力を備えた高度な処理。 - 詳細な過渡信号分析のための並列100 MS/s高電圧スナップショットパス。 - 簡素化されたセットアップのためのAVL CFC電流トランスデューサーの自動識別と構成。 - X-ion IndicatingとのカスケードによるNVHおよび燃焼分析とのシームレスな統合。 - 同期テストワークフローのためのAVL PUMA、CAMEO、およびBEATシステムとの直接互換性。 - 多用途のアプリケーション接続性と自動化のために、EtherCAT＆CANをX-ionと、Ethernetを介してAVL BEAT PCとCAN-FD＆XCPをサポートします。 技術仕様 - DC精度電圧：0.02 % Rd. + 0.02 % Rg. - DC精度電流：0.005 % Rd. + 0.02 % Rg. - DC電力精度：0.05%（470 ppm）F.S. - 電力サンプリング：最大12 MS/s @ 18ビット - スナップショット取得：最大100 MS/s、14ビット - 測定範囲：±1,500 Vp、±750 Vp、±0.5A、±1Ap - 電圧カテゴリ：1000 V CAT III - 高度な処理とロータ位置センサー入力を備えた高精度電力測定 - 詳細な信号分析のための過渡キャプチャとスナップショット機能 - 自動構成のためのスマートセンサー統合 - NVHおよび燃焼分析へのシームレスな統合による多物理テスト - AVL PUMA、CAMEO、およびBEATシステムとのネイティブテストベッド統合 - Ethernetを介してEtherCAT、CAN、CAN-FD、およびXCPをサポートする柔軟なインターフェース 「私たちは、精度、同期、および多様性が1つのデバイスにどのように組み合わされるかを再定義します。eモーター、インバーター、または完全なパワートレインをテストしているかどうかにかかわらず、AVL X-ion PA2はシステムのパフォーマンスに比類のない洞察を提供し、電力技術の未来を開発することを可能にします。」 トーマス・プラッツァー - シニアプロダクトマネージャー
