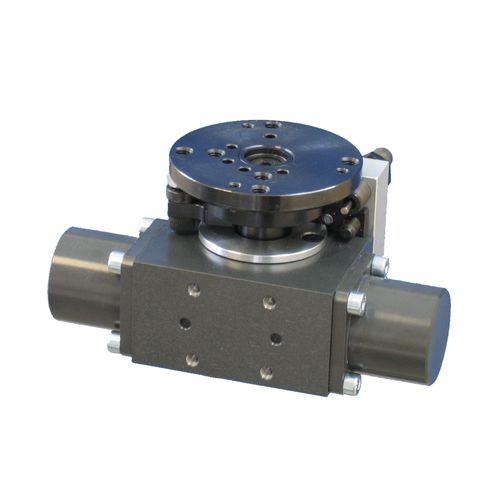

ロータリーシリンダ Type 41
揺動形空圧ラック&ピニオン

ロータリーシリンダ
ロータリーシリンダ
ロータリーシリンダ
お気に入りに追加する
商品比較に追加する


特徴

動き
ロータリー, 揺動形
タイプ
空圧
技術
ラック&ピニオン
構成
複動式
用途
工業用, グリッパー用
その他の特徴
精密, 3ポジション
トルク

1.2 Nm, 3.7 Nm, 9 Nm
(0.885 ft.lb, 2.729 ft.lb, 6.638 ft.lb)

回転角度

最少: 30 °

最大: 180 °

周囲温度

最少: 5 °C
(41 °F)

最大: 50 °C
(122 °F)

詳細

一体型空圧シリンダーによるモータリゼーション ラック&ピニオンシステムによる駆動 調整可能なメカニカルストップ 油圧式ショックアブソーバー 誘導センサー オプション エアストップによる中間位置 マニピュレーターアームの手首 これらの回転モジュールは、例えばマニピュレーターアームの手首、コンベア上の部品回転装置、振動マニピュレーターの回転軸などです。一般的には、部品を把持するグリッパーを回転させます。 これらのモジュールには油圧ダンパーと誘導センサーが装備され、回転案内は2つのボールベアリングによって確保されているため、このモジュールはあらゆる方向で使用することができ、たとえ中心から外れた可搬重量でも使用することができます。 ストロークエンドに角遊びのないロータリーシリンダー プレートの下に配置されたエンドストップにより、ラック&ピニオン・トランスミッションにショックがなく、ストロークの終わりに角遊びがありません。角遊びがないため、2ポジションの組立や精密な位置決め用途に使用でき、ラックピニオンシステムに衝撃がないため、モジュールの寿命が延びます。 取り付けインターフェースにより、空気圧ハンドリングアセンブリに組み込むことができます。 中間位置付きロータリーモジュール 中間位置はオプションとしてご利用いただけます。これは、カウンターシリンダーによる空圧停止で、あらかじめ定義された位置(± 1°)にあります。これにより、例えば0°のグリップで+90°と-90°の位置でデポジットしたり、パーツの向きを変えたりすることができます。

---
