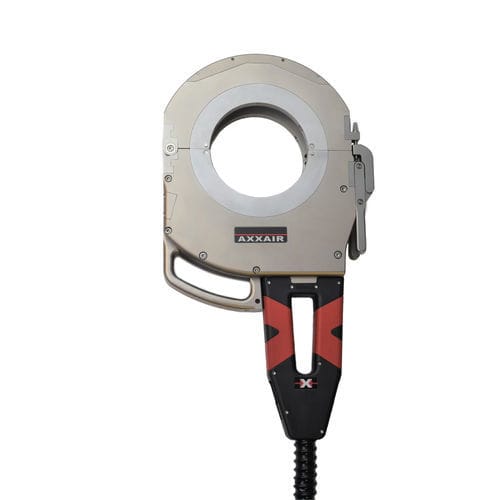

水冷式溶接ヘッド SATFX-170

オービタル高精度閉鎖

概要
AXXAIR SATFX-170は、製薬、化学、食品・飲料などの業界向けに設計された閉鎖型オービタル溶接ヘッドで、大口径・厚肉管の自動高精度溶接に適しています。再現性と工程管理が求められる用途に対応します。

主な仕様（簡潔）

• 管外径範囲：1.5 – 6.625" / 38 – 170 mm
• 冷却方式：水冷式
• ケーブル長：8 m（26 ft）
• 電極径：1/16" または 3/32"（1.6 または 2.4 mm）

製品の利点

• グリースフリーの動作でクリーンルームや高純度用途に適合
• 最適化された拡散ガス供給（最大流量60 L/min）による直接ガス供給で、アーク安定性と溶接浸透を管理
• 状態表示用照明ロゴを備えたリモコン（スタート/ストップ、ガス、電極回転）を統合
• シェード10の溶接ガラスを装備した2つの可動窓で視認性と監視性を向上
• 調整可能なクランプ圧システムと機械にねじ止めされる標準アルミ製クランプで確実な固定を実現
• 電極オフセット調整を内蔵し、アークの精密な位置合わせを可能に
• 取り扱いと正確な位置決めを支援する2本の人間工学的ハンドル
• メンテナンスと清掃が容易でダウンタイムを低減
• 作業範囲を拡大する8 mケーブル

技術仕様

• 型番：SATFX-170
• 説明：8 m / 26 ftケーブル付き閉鎖型溶接ヘッド；水冷式
• 管外径範囲：1.5 – 6.625" / 38 – 170 mm
• 電極径：1/16" または 3/32"（1.6 または 2.4 mm）
• ケーブル込み重量：31.97 lbs / 14.5 kg
• 100%負荷時定格電流：120 A
• 最大溶接電流：150 A
• 動作温度範囲：0 °C ～ +40 °C（32 °F ～ 104 °F）
• 冷却：水冷式
• ガスシステム：最適化拡散による直接ガス供給（最大60 L/min）
• リモコン：統合（スタート/ストップ、ガス、電極回転）および状態表示
• 視認性：シェード10の溶接ガラスを備えた2つの可動窓
• クランプ：調整可能なクランプ圧；アルミ製クランプがねじ止め
• 電極整列：内蔵オフセット調整
• ハンドル：2本の人間工学的ハンドル
• ケーブル長：8 m（26–27 ft）
• 推奨電源：AXXAIR SAXX
