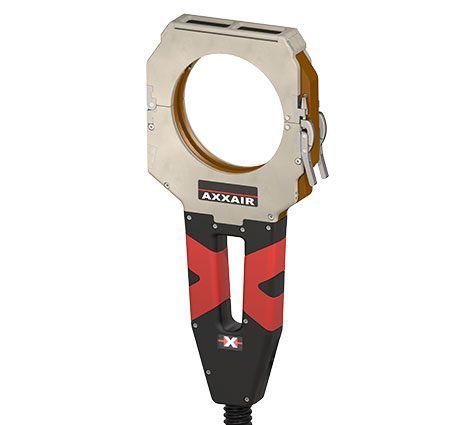

水冷式溶接ヘッド AMX-115

オービタルTIG高精度

概要
閉鎖型の溶接ヘッドAMX-115は、狭い作業空間で再現性の高い軌道（オービタル）TIG溶接を提供し、SATFXシリーズと同等の精度と性能を備えています。業界標準の複数のオービタル溶接電源と互換性があり、既存の溶接システムや生産ラインへの柔軟な統合が可能です。

用途・材料
フィラー材料を使わない溶融方式のオービタル溶接向けに設計されています。外径0.5–4.5" / 12–115 mm、壁厚概ね3 mm未満の薄肉ステンレス鋼管に最適です。酸化に敏感なニッケル・チタン合金にも適合します。航空宇宙、半導体、製薬、化学処理、食品・飲料など高純度環境での用途に適しています。

主な技術的特徴
チューブ外径範囲：0.5 – 4.5" / 12 – 115 mm
冷却方式：水冷式
シェード10の溶接レンズを備えた広い可動式視窓

製品の利点

• 一部のMagnatech、AMI、AXXAIR製オービタル溶接電源と互換
• 狭所アクセス向けの薄型プロファイル設計
• 安定したアークと一貫した溶接品質を実現する最適化されたガス拡散
• グリースフリー動作でクリーンルームや高純度規格に適合
• 信頼性の高い連続稼働を可能にする水冷設計
• 迅速な工具不要の組立が可能なステンレス製ジョー（標準およびワイド有り）
• 清掃・保守が容易でダウンタイム低減に貢献
• 作業者の可動域を広げる8 m（27 ft）ケーブル長
• 狭所溶接用に設計されたカセット（オプション）により、ヘッド本体固定前に容易に位置決め可能
• 一貫した機械保持を確保する調整可能な締付力システム

仕様（表）
品番：AMX-115
説明：8 m / 26 ft ケーブル付閉鎖型溶接ヘッド。水冷式。電源互換性は下表参照。
チューブ外径：0.5 – 4.5" / 12 – 115 mm
電極径：1/16" または 3/32" / 1.6 または 2.4 mm
ケーブル付重量：20.72 lbs / 9.4 kg
100%定格での定格電流：100 A
最大溶接電流：150 A
使用温度：0°C～+40°C（32°F～104°F）

電源互換性（表）
BRAND - POWER SOURCE - 直接互換 - アダプタ使用時
AMI - AMI-205（自動較正付き） - YES - NO
AMI - AMI-207（自動較正付き） - YES - NO
AMI - AMI-217（自動較正付き） - YES - NO
AMI - AMI-307 - NO - YES: SAFS-ADAMI4
Magnatech - TUBEMASTER 514 - NO - YES: 1006365
AXXAIR - AXXAIR SAXX-201 - NO - YES: SAFS-ADAMI1
AXXAIR - AXXAIR SAXX-200 - NO - YES: SAFS-ADAMI1
AXXAIR - AXXAIR SAXX-210 - NO - YES: SAFS-ADAMI1
AXXAIR - AXXAIR SAXX-300 - NO - YES: SAFS-ADAMI1
注：AMI 227、327、415およびMAGNATECH Pipemaster 515/516とは互換性がありません。

ダウンロード & ビデオ
AMX閉鎖型オービタル溶接ヘッドのデモ動画を公開しています（製品ページのリンク参照）。

特性 / 技術仕様

• 型式：AMX-115
• チューブ外径範囲：12–115 mm（0.5–4.5"）
• 適合壁厚：概ね < 3 mm（薄肉管向け）
• 冷却方式：水冷
• 対応電極径：1/16"（1.6 mm）または 3/32"（2.4 mm）
• 重量（ケーブル含む）：20.72 lbs / 9.4 kg
• 100%定格での定格電流：100 A
• 最大溶接電流：150 A
• 使用温度範囲：0°C～+40°C
• ケーブル長：8 m（26–27 ft）
• 設計特徴：狭所向け薄型プロファイル、グリースフリー、工具不要のステンレスジョー、調整式締付力、シェード10の広い可動視窓
• 対象業界：航空宇宙、半導体、製薬、化学、食品・飲料、高純度用途
