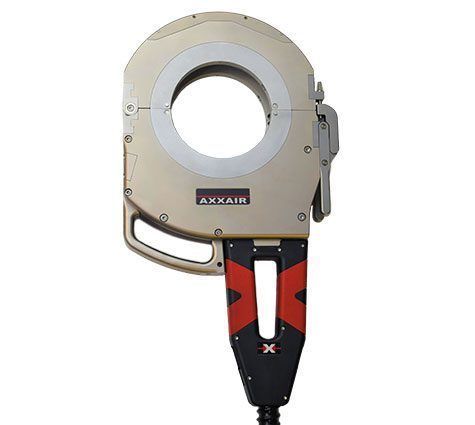

水冷式溶接ヘッド AMX-170

オービタルチューブ用閉鎖

概要
閉鎖型オービタル溶接ヘッド AMX-170 は、大口径チューブの自動かつ再現性の高いオービタル溶接向けに設計されています。フィラー金属を使用しない溶融溶接に対応し、業界標準の複数のオービタル溶接電源と互換性があり、既存の生産ラインへの統合が容易です。

用途と材料
薄肉ステンレス鋼チューブ（外径 38–170 mm）の溶融オービタル溶接向けに設計されています。酸化に敏感なニッケル・チタン合金にも適します。製薬、化学処理、食品・飲料、半導体、航空宇宙など、配管の完全性と溶接品質が重要な産業用途に適しています。

仕様
製品番号：AMX-170
説明：8 m / 26 ft ケーブル付き閉鎖型溶接ヘッド。水冷式。電源互換性情報あり。
チューブ外径：1.5–6.625" / 38–170 mm
電極径：1/16" または 3/32"（1.6 または 2.4 mm）
ケーブル込み重量：31.97 lbs / 14.5 kg
100% デューティサイクル定格：120 A
最大溶接電流：150 A
使用温度：0°C ～ +40°C（32°F ～ 104°F）
電源：AXXAIR SAXX シリーズ（選定された AMI 製品と互換）

電源互換性
ブランド | 電源 | 直接互換 | アダプタ使用時
AMI | AMI-205 自動キャリブレーション付き | YES | NO
AMI | AMI-207 自動キャリブレーション付き | YES | NO
AMI | AMI-217 自動キャリブレーション付き | YES | NO
AMI | AMI-307 | NO | YES: SAFS-ADAMI4
AXXAIR | AXXAIR SAXX-201 | NO | YES: SAFS-ADAMI1
AXXAIR | AXXAIR SAXX-200 | NO | YES: SAFS-ADAMI1
AXXAIR | AXXAIR SAXX-210 | NO | YES: SAFS-ADAMI1
AXXAIR | AXXAIR SAXX-300 | NO | YES: SAFS-ADAMI1

製品の利点

• 選定された AMI および AXXAIR のオービタル溶接電源との互換性
• 外径最大 170 mm の大口径チューブ向けに設計
• グリース不要の動作でクリーンルームや高純度環境に適合
• 直接ガス供給と最適化された拡散（最大 60 L/min）によるアーク安定性と溶接の浸透性向上
• 機械に直接ねじで取り付ける標準アルミ製クランプ顎による強度と再現性
• 水冷設計により長時間溶接サイクルでも信頼性の高い性能
• 保守・清掃が容易でダウンタイムを低減
• 作業範囲を拡大する 8 m のリードケーブル

追加機能

• 精密なアーク整列用の電極オフセット調整機構内蔵
• 取り扱いと正確な位置決めのための2本の人間工学に基づくハンドル
• 安定した締付けを維持する調整可能なクランプ圧システム
• 遮光度10の溶接ガラスを備えた2つの可動窓

技術仕様

• モデル：AMX-170
• チューブ外径範囲：38–170 mm（1.5–6.625"）
• 冷却方式：水冷
• 対応電極径：1/16"（1.6 mm）および 3/32"（2.4 mm）
• 重量（ケーブル含む）：14.5 kg（31.97 lbs）
• 連続定格：100% 時 120 A
• 最大溶接電流：150 A
• 使用温度：0°C ～ +40°C
• ケーブル長：8 m
• 最大ガス流量（直接供給）：60 L/min
