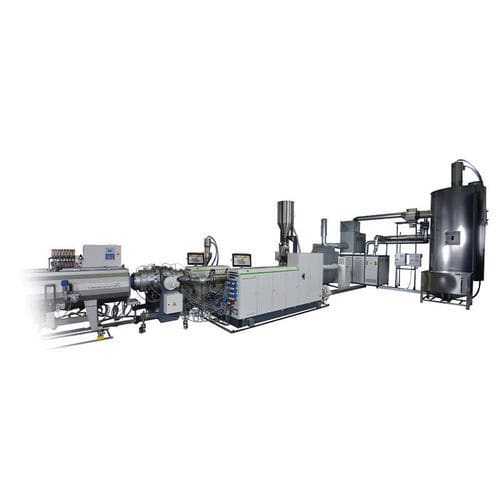

冷却システム用省エネシステム

概要
battenfeld-cincinnati は Green Pipe concept を提供します。本コンセプトは押出ライン全体でのエネルギー、水、材料使用を削減することを目的とした下流（ダウンストリーム）向けの冷却・乾燥アプローチです。内部エア冷却、エネルギー効率の高い乾燥機、ラインのエネルギーモニタリングを組み合わせ、各下流コンポーネントを最適化します。

Green Pipe 下流コンセプト

• 冷却セクションのエネルギー消費を約50%まで削減可能
• 冷却水の時間当たり消費量を約90%まで削減可能
• フリークーリングの可能性を最大約50%向上

Green Pipe コンポーネント
helix II VSI-T 管材金型 と Efficient Air Cooling (EAC)

• 内部逆流式の環境空気冷却：環境空気が押出方向と逆に管内を流れ、内側から均一に冷却
• 用途により冷却セクション長を約30%～50%短縮可能
• 事前協議により既存の押出ラインへの組込みが可能
• 既存の多くの battenfeld-cincinnati 管材ヘッドはレトロフィット対応可能

EAC 乾燥システム（Labotek）

• helix II VSI-T 金型向けに battenfeld-cincinnati と共同開発
• エネルギー効率の高い組合せ型乾燥機設計
• 2つの独立した乾燥ゾーンにより生産性と省エネを両立

エネルギーモニタリングとモジュール式アプローチ

• ラインのエネルギーモニタリングにより各コンポーネントの最適化余地を特定
• モジュール式の Green Pipe により材料・エネルギー・水の消費削減を目的とした段階的なレトロフィットが可能

ダウンロード
App_Pipe_EN.pdf（製品ページでダウンロード可能）

技術仕様

• コンセプト名：Green Pipe concept
• 主要冷却技術：EAC（Efficient Air Cooling）— 内部逆流式環境空気冷却
• 冷却エネルギー削減見込み：最大約50%
• 冷却水削減：時間当たりで最大約90%
• フリークーリングの向上：最大約50%
• 冷却セクション長短縮の可能性：用途により約30%～50%
• 乾燥：2つの独立乾燥ゾーンを備えた EAC 乾燥システム（Labotek）
• レトロフィット：事前協議により既存ラインへの組込みが可能。多くの battenfeld-cincinnati 管材ヘッドがレトロフィット可能
