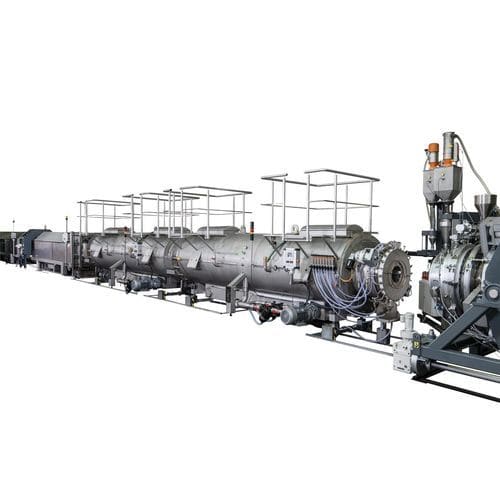

単層型押出しライン FDC

多層ハイスループットパイプ用

概要
強力かつ柔軟な運転
単一供給元によるオンラインでの迅速な寸法変更を実現する完全集成ライン
生産面で競争力を維持するため、パイプ製造業者は強力で柔軟、かつ迅速に調整できる挙動を持ち、運用コストも抑えられた押出ラインを必要としています。この要件を満たすために、本システムは生産中の自動パイプ寸法変更用に開発されました。システムは完全ソリューションとして提供可能であり、既存ラインへのレトロフィット用に個別コンポーネントの選択も可能です。

導入メリット

• 高スループットの効率的な押出ライン
• 切替時間の短縮による材料節約
• パイプ形状や生産計画に対する高い柔軟性

ご提案内容

• 高性能押出機と内部パイプ冷却システムにより、低エネルギー消費で高生産性を実現
• 特に広い直径範囲での調整が可能なコンポーネント
• モジュール式コンセプト：1つの調整可能コンポーネントの交換から、直径200〜630 mm等の完全自動調整押出ラインまで対応
• 自動寸法変更のための拡張制御コンセプトにより操作が容易
• 均一な表面と均等な肉厚分布による優れたパイプ品質
• FDCシステムはPE‑HD単層および共押出の多層パイプの生産に適しています

FDCライン構成品

• 1: 押出機
• 2: 可変メルトギャップ付きパイプヘッド（メルトギャップ可変の helix II パイプヘッド）
• 3: FDC 可変キャリブレーションスリーブ
• 4: 可変パイプサポート付き真空タンク vacStream
• 5: FDC 可変真空シール
• 6a: coolStream 冷却タンク
• 6b: pullStream 引取装置
• 6c: cutStream 切断ユニット
• 6d: 傾斜テーブル

特長 / 技術仕様

• モデル / シリーズ: FDC
• 直径範囲（例）: 200 - 630 mm（モジュラー設計により特に広い範囲に対応）
• 適用: PE‑HD 単層および共押出多層パイプ
• 主な特徴: 生産中の自動インライン寸法変更、可変メルトギャップ（helix II パイプヘッド）、可変キャリブレーションスリーブ、可変真空シール
• モジュール性: 単一の可変コンポーネントから完全自動の可変押出ラインまで構成可能
• 性能: 省エネルギー運転で高スループットを目指して設計
• 下流コンポーネント: 内部パイプ冷却、可変サポート付き真空タンク、引取装置、切断ユニット、傾斜テーブル
