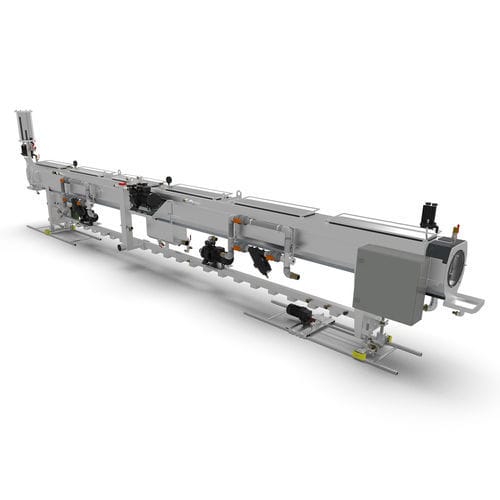

プロセス循環式タンク vacStream

概要
vacStreamの真空タンクは、POおよびPVCパイプの押出成形向けに設計され、幅広い直径と生産要件に対応します。製品はモジュラー構造で、単室／多室運転、FDC（fast dimension change）や二条押出に対応可能です。プロセス安定性、エネルギー効率、および押出ラインへの統合性を重視しています。

主な利点

• ステンレス製を含む一体構造オプション
• 流れを最適化した耐腐食配管
• 高さ・横・長手方向の調整が可能
• 冷水による温度制御
• 最適設計のポンプによる省エネ
• 用途に応じたタンクのカスタマイズ
• FDC仕様向け特許取得済みのパイプサポート
• 周波数制御可能な真空ポンプ（オプション）

提供内容

• 外径63 mmまでのパイプ用真空タンク
• 外径630 mmまでのパイプ用真空タンク
• 外径800 mm以上のパイプ用真空タンク
• 大口径押出能力：現状最大1,600 mm（PVC）、2,600 mm（HDPE）

外径63 mmまで

• 精密な真空制御および水量制御向けの特殊仕様
• 微細真空制御（オプション）
• 二室または多室構成
• フルバスとスプレーバスの切替可能
• 吹き付け・乾燥ユニットを統合
• 真空ポンプおよび水ポンプの空転防止保護

外径630 mmまで

• 1.5 mモジュールセグメントにより、6 m（単室）および9 m（複室）で提供
• タンク間のバリアフリー接続により柔軟な構成と長い冷却区間を実現
• 最適化されたプロセス制御による極めて安定した真空
• タンク下部または側面への部品配置を支援する高度なレールシステム
• 単室タンクへのFDCコンポーネントの後付けが可能
• 新しい蓋設計による迅速で耐久性のあるシール
• 対称設計により操作者側の変更が構造変更なしで可能

外径800 mm以上の大口径

• 安全な運転と容易な始動のための冗長化された水および真空ポンプ
• 外部から個別調整可能なスプレーノズルロッド
• 自動逆洗機能付きの二重フィルターユニット
• タンク内の滑車やプラットフォームなどの段取り替え補助
• 操作者用安全プラットフォームによる上部からの容易なアクセス

技術仕様

• 製品：POおよびPVCパイプ押出用真空タンク（ブランド：vacStream）
• 自動寸法切替用FDC（fast dimension change）システム
• 二条押出対応
• モジュールセグメント（1.5 m）— 代表的な長さ：6 m（単室）、9 m（複室）
• FDC仕様向け特許取得済みのパイプサポート
• 微細真空制御および水量制御（オプション）
• 二室／多室構成の提供
• フルバス／スプレーバスの切替運転
• 吹き飛ばしおよび乾燥ユニット内蔵
• 真空ポンプおよび水ポンプの空転防止保護を内蔵
• 省エネのための周波数制御可能な真空ポンプ（オプション）
• 流れ最適化された耐腐食配管；ステンレス製オプション
• 大口径タンク用の冗長ポンプ
• スプレーノズルロッドの外部調整
• 自動逆洗機能付き二重フィルター
• 上部アクセス用の操作者安全プラットフォーム
• 操作者側変更を可能にする対称設計（構造変更不要）
• 大口径押出能力：最大1,600 mm（PVC）、2,600 mm（HDPE）
