流量試験用ベンチ B_22861

コンピュータ制御オイルポンプ

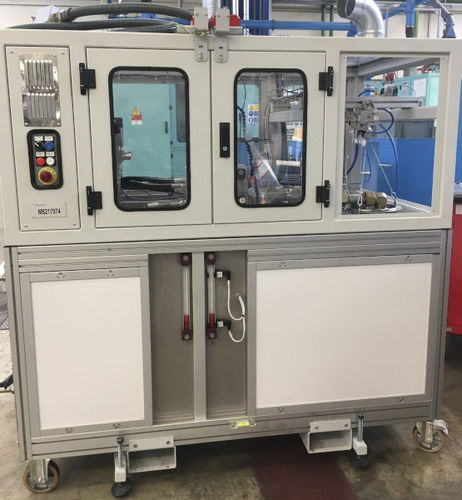

B_222861 カートは、RACER ポンプのテスト用として装備されています。 この台車は、既存のテストベンチを補完するもので、油圧および電気的に接続します。 このカートは、GBx RACERの1段式潤滑ポンプの流量試験を実施します。 試験サイクルは、マスターベンチに設置されたPCによって完全に制御され、定期的にオペレーターの確認が行われます。 目的は、ポンプから出力される流量と、ポンプから排出されるオイルの量を測定することです。 台車は以下のような構成になっています。 - テストコンパートメントには、回転に必要な油圧モータとGBxのケーシングを模擬したインターフェースに被測定部品が取り付けられている。 - 下部コンパートメントには、操作に必要なすべての油圧機器と、パッシブ油圧負荷（負荷時機能試験）の制御が含まれます。 ベンチの外部にあるコンソールは、機能パラメータの調査や記録だけでなく、完全な制御を可能にします。 技術データ - オイルMIL-L-23699 - 容量：50リットル - 温度15° ÷ 130° c [± 3° c] の場合 - 圧力: 1000 kPa - 流量: 0 ÷ 16 lpm - オイル測定ライン2 - 被測定ポンプの回転数5085 rpm 計器 - 流量計 1,7 ÷ 71,92 lpm, 精度 ± 0,05 % f-s - 温度トランスミッタ PT100 (2), cl. B - 圧力トランスミッタ 0 ÷ 2000 kPag [± 0,4 - ロードセル 0 ÷ 200 N, C3 安全装置 - インターロック式パネル - ゼロフローによるカート禁止 - ボタンと緊急モジュール - 安全圧力スイッチ - 安全サーモスタット 電源 - 電気24Vcc、10A - 圧縮空気 6 bar、ISO 8573-1:201 5:4:3 寸法・重量 - 寸法・重量：L、P、H：1750 x 920 x 1650 mm。 - 重量：～250 kg
