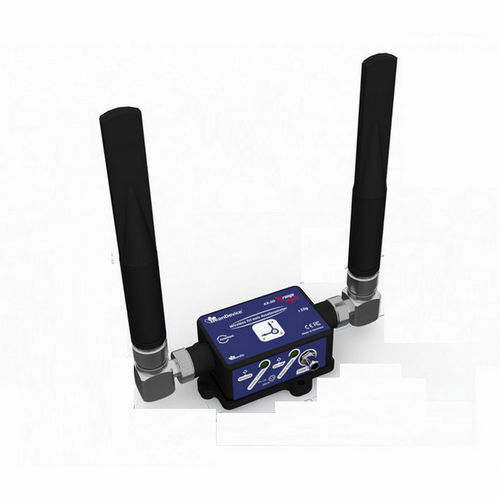

3軸加速度計 Beandevice AX-3D XRange ±2g or ±10g - High Gain Antenna

MEMSワイヤレスプログラム可能

製品概要：BeanDevice® 2.4GHz AX-3D XRangeは、産業用IoTモニタリング用に設計された高性能ワイヤレス振動センサーです。堅牢性、高精度、長距離ワイヤレス接続を兼ね備え、機械、橋梁、建設現場のリアルタイム振動解析、予知保全、構造ヘルスモニタリングに最適です。主な特長：低ノイズ3軸振動センサ：±2g（45μg/√Hz）または±10g（100μg/√Hz）で、SHMや予知保全における高精度なIoT振動モニタリングに対応：リアルタイム処理とコンプライアンス：FFT、PPV、アラートを備えたBeanScape®経由のDIN 4150-3レポート（±2g）アンチエイリアシングフィルタ：リモートでプログラム可能な5次バターワースにより、クリーンで忠実度の高い振動データとFFT分析を実現：アンテナオプション: ネジまたはデュアルネジとマグネットの取り付けオプションで、どのような表面にも簡単かつ確実に取り付け可能：アンテナオプション: 高利得でレンジを広げるか、コンパクトなレドームでスペースが限られた過酷なセットアップに対応：IP67防水アルミニウムケーシング、軽量でESD保護された頑丈なuse.High-Capacityロギング：内蔵ハードウェアフィルタ：5次アンチエイリアシングフィルタ（リモートでプログラム可能）とソフトウェアIIRフィルタを搭載したBeanDevice® 2.4GHz AX-3D XRangeは、建設現場や構造物のモニタリングなどの厳しい環境でも信頼性の高い動作を保証します：高性能アンテナ選択：レドームアンテナ：コンパクトで堅牢、スペースに制約のあるアプリケーションに最適。典型的な範囲：150m（LOS）、30～60m（NLOS）。ハイゲインアンテナ：最大到達距離のために最適化されています。典型的な範囲：400m (LOS)、60-120m (NLOS)。あらゆる環境に対応する取付オプション：標準ネジ取付ベース：長期間の使用に耐える堅牢性。工業用、屋外、高振動セットアップに最適です：磁気とネジが1つになったもので、余分な部品は必要ありません。磁力でスナップオン（10kg以上保持）、またはネジで固定。オプション：ブルズアイ付き90°壁面ブラケット：垂直/壁面取り付け用の精密アライメント。BeanScape®プレミアムによる高度な振動解析:リアルタイムモニタリング：包括的な解析ツール：FFT（高速フーリエ変換）、PPV（ピーク粒子速度）、速度測定：FFT結果とPPV値、DIN 4150-3規格に準拠した速度解析レポート：トリガーしきい値を超えた場合、電子メールによるアラーム通知を自動的に生成します。用途:建設現場での地盤振動モニタリング鉄道車両の動的測定鉄道車両の試験と測定建物やインフラの構造ヘルスモニタリング(SHM)予知保全と診断のための振動解析標準バージョンと比較して、XRangeモデルはデータロガーの容量が向上し、設置の柔軟性を高めるためにネジとマグネットの両方の取り付けに対応しています。技術仕様：MEMS技術に基づく高性能ワイヤレス3軸振動センサリアルタイムFFTおよび速度表示DIN4150-3規格に準拠した自動レポート（Excel、PDF、Word）FFT、PPV、速度値（BeanScape® 2.4GHZ Premiumの± 2gバージョン）高度な測定モード：連続モニタリングまたはイベントトリガーモードワイヤレスレンジ：高ゲインアンテナ：最大400m（LOS）、60～120m（NLOS）；内蔵ロープロファイルアンテナ：最大150m、30～60m（NLOS）測定範囲：±2gまたは±10g非常に低いノイズ密度：45 µg/√Hz（±2gバージョン）、100 µg/√Hz（±10gバージョン）最大サンプリングレート：3KSPS（1チャンネル有効の場合）アンチエイリアシング・ハードウェア・バターワース・フィルター（5次）、プログラム可能なカットオフ周波数1Hz～2KHz内蔵データロガー：最大800万データポイント（イベント日付付き）内蔵リチウムポリマー充電池、工業用バッテリー充電器（8～28VDC）防水（IP67｜Nema 6）アルミニウム・ケーシング（寸法LxLxH：100x71x38mm）取り付け方法：ねじ取り付けまたはマグネット取り付けTimSync機能：加速度センサー仕様：加速度センサー技術：センサー分解能：±2gバージョン：0.1mg、±10gバージョン：0.3mg典型的な非直線性（フルスケール、@ 25°C）：±0.1%アナログ・デジタル変換器：16ビット、温度補償付きSARアーキテクチャセンサー周波数応答（-3 dB）：DC～800Hzノイズスペクトル密度：±2gバージョン：45μg/√Hz、±10gバージョン：100μg/√Hzゼロgオフセット：±0.1mg/℃感度：±2gバージョン：±0.01 %/℃（XY）、±0.02 %/℃（Z）、±10gバージョン：±0.01 %/°COffset Ratiometric Error: ±2g Version: 2mg; ±10g Version: ±0.2% (XY)、±0.1% (Z)感度Ratiometric Error: ±2g Version: ±1.25 % (X-Y)、±0.2 % (Z); ±10g Version: ±1.6% (X-Y)、±0.2 % (Z)交差軸感度: 1%Anti-aliasing Hardware filter：バターワース5次フィルター - カットオフ周波数：1 Hz～2000 Hzリモートでプログラム可能（BeanScape®）RF仕様：ワイヤレス・プロトコル・スタック：ウルトラパワー・ライセンスフリー2.4Ghz無線技術（IEEE 802.15.4E）WSNトポロジー：ポイントツーポイント/スターデータレート： 250 Kbits/sRF特性：ISM 2.4GHz - 16チャンネル。BeanAir®TXパワーによるアンテナダイバーシティアーキテクチャ：+18 dBm受信感度: -104 dBm最大無線範囲：ハイゲインアンテナ：最大400m（LOS）、60-120m（NLOS）;統合レドームアンテナ：最大150m（LOS）、30-60m（NLOS）アンテナダイバーシティ：高利得アンテナバージョン：2 × N型アンテナ5dBi、IP67; レドームアンテナバージョン：2 ×アンテナ1.9 dBi、IP67Mechanical＆Environmental：ケーシング：アルミニウムAL6061＆防水ケーシング寸法（mm）（LxWxH）：100×71×38（レドームアンテナなし、取り付けアイレット付き）重量（内蔵バッテリー＆レドームアンテナ付き）：240g（ネジ取り付け）、265g（マグネット取り付け）重量（内蔵バッテリー＆高ゲインアンテナ付き）：耐衝撃性：150g（50ms時）動作温度：-40 °C～+60 °C（直射日光の当たる場所ではサンシールドが必要）最高湿度：90 %RHNormsおよび無線認証：CEラベル指令R&TTE（無線）ETSI EN 300 328、FCC（北米）、ARIB STD-T66 Ver 3.6、ROHS - 指令2002/95/ECベースプレート：アルミニウム黒アルマイト処理AL 7075、頑丈な3点取り付けネジ取り付けオプション：ネジ3本、寸法M5。取り付けトルク5±1Nmマグネット取り付けオプション：デバイスはスチール表面に取り付ける必要がありますIP|NEMA定格：IP67|Nema6付属品:1x デバイスの電源オン/電源オフ用マグネット1x 電源用M8キャップオプションのアクセサリーとサービス:外部電源：ウォールプラグイン、スイッチモード電源12V @ 1,25A、密閉M8プラグ付き(IP67/Nema 6)ブラケット取り付け：BeanDevice (Xrange smartsensor)用90°ブラケット、M5ネジ4本+ロックナット外部電源用M8延長ケーブル：M8-3pinsオスプラグモールドケーブル、PVC、シールド保護付き、IP67｜Nema 6、ケーブル長：2m、5m、10m校正証明書：Beanair Sensor提供（花崗岩表面プレートDIN876上の静的校正方法）
