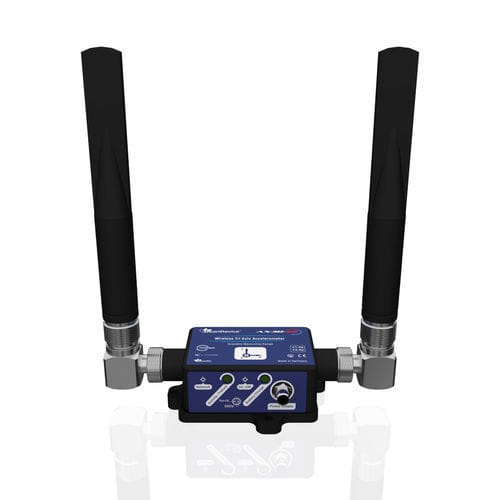

3軸加速度計 AX-3D SR

MEMSワイヤレスコンパクト

製品概要:BeanDevice® 2.4GHz AX-3D SRは、スケーラブルな測定レンジ（±1.2Gおよび±2.4G、アプリケーションの要件に基づく自動レンジ調整機能）を提供する最先端のワイヤレス振動センサです。この高性能デバイスは、卓越した精度（±1.2Gで±1mg、±2.4Gで±2mg、1Hz）を実現し、統合温度センサ（デバイスベースに配置）を備えているため、機器や構造物の温度を監視できます。主な特長：超低ノイズ3軸振動センサ、スケーラブルレンジ：±1.2g（20 µg/√Hz）および±2.4g（32 µg/√Hz）、SHMおよび予知保全における正確なIoT振動モニタリング用：リアルタイム処理とコンプライアンス：FFT、PPV、アラートを備えたBeanScape® PremiumによるDIN 4150-3レポート（±2g）内蔵温度センサー：堅牢なワイヤレス接続：ライセンスフリーの2.4GHzで、産業環境における信頼性の高い長距離データ伝送を実現：ネジまたはデュアルネジ＆マグネット取り付けオプションにより、あらゆる表面に簡単かつ確実に取り付け可能：アンテナオプション：高ゲイン、コンパクトなレドーム、過酷なスペースに制限のあるセットアップ用：IP67防水アルミニウムケーシング、軽量でESD保護された頑丈なuse.High-Capacityロギング：高性能アンテナの選択：レドームアンテナ：コンパクトで堅牢、スペースに制約のあるアプリケーションに最適。標準的なワイヤレス範囲：150m（見通し距離）、30～60m（見通し距離外）。ハイゲイン・アンテナ：高ゲインアンテナ：最大400m（見通し距離）、60～120m（非見通し距離）の最大到達距離用に最適化されています：長期間の使用に耐える固定式。工業用、屋外、高振動セットアップに最適です：磁気+ネジの1つで、余分な部品は必要ありません。磁力でスナップオン（10kg以上保持）、またはネジで固定。オプション：ブルズアイ付き90°壁面ブラケット（垂直/壁面取り付け用の精密アライメント用）。BeanScape®プレミアムによる高度な振動解析:リアルタイムモニタリング：包括的な解析ツール：FFT（高速フーリエ変換）、PPV（ピーク粒子速度）、速度測定が含まれます：FFT結果とPPV値、DIN 4150-3規格に準拠した速度解析レポート：アプリケーション:建設現場での地盤振動モニタリング鉄道車両の動的測定鉄道車両の試験および測定建物およびインフラストラクチャの構造ヘルスモニタリング（SHM）予知保全および診断のための振動解析技術仕様:加速度センサ技術：高精度で低消費電力のMEMS技術スケーラブルな測定範囲：ユーザーが選択可能な±1.2gまたは±2.4g、自動範囲調整機能付きセンサー分解能： 0.167mg（±1.2g）、0.333mg（±2.4g）ノイズ密度：20μg/√Hz（±1.2G）、32μg/√Hz（±2.4G）センサー精度：±1.1mg（±1.2g）、±1.8mg（±2.4g）感度温度依存性：±0.1％オフセット寿命時間ドリフト：±4mgセンサー周波数応答（-3dB）：DC～40Hz（±1.2g）、DC～70Hz（±2.4g）両レンジとも工場校正済みで、校正設定はセンサー・フラッシュ・メモリーにバックアップされています温度範囲：-40°C～+60°C測定分解能：±0.06°Cセンサー精度：±0.5°Cワイヤレス・プロトコル・スタック：IEEE 802.15.4E、2.4GHz ISMバンド、16チャネルデータレート：250 Kbits/sTXパワー：+18 dBm受信感度： -104 dBm最大無線範囲： -104 dBm高利得アンテナ： 400 m高ゲインアンテナ：最大400メートル（LOS）、60〜120メートル（NLOS）、統合レドームアンテナ：最大150メートル（LOS）、30〜60メートル（NLOS）アンテナの多様性：高ゲインアンテナバージョン：2 x N型アンテナ5dBi、IP67；レドームアンテナバージョン：2 x アンテナ1.9 dBi、IP67内蔵データロガー：最大800万データポイントワイヤレスデータダウンロード：フルメモリーのダウンロードに20分（平均時間）クロック同期精度：±2.5ms（25℃時）ケーシング：アルミニウムAL6061＆防水ケーシング、IP67｜Nema 6Dimensions：100×71×38mm（レドームアンテナなし、取り付け用アイレット付き）重量：240g（ネジ取り付け、レドーム）、265g（マグネット取り付け、レドーム）、440g（ネジ取り付け、高ゲイン）、465g（マグネット取り付け、高ゲイン）耐衝撃性：50ms時150g動作温度：-40℃～+60℃（内蔵バッテリー）、-40℃～+75℃（外部電源、バッテリー放電時）最大湿度：90%RHNorms & Radio certifications：CE, FCC, ARIB STD-T66 Ver 3.6, ROHSBベースプレート：アルミニウム黒色陽極酸化AL 7075、頑丈な3点取り付け取り付け：ネジ止め（ネジ3本、M5、トルク5±1Nm）または磁石止め（スチール表面）内蔵バッテリー充電器：リチウムイオン、2Ah、高精度バッテリー監視および保護機能付き消費電流：30～40mA（データ収集）：30～40mA（データ収集）、55mA @ 18dBm（無線送信）、外部電源：逆極性保護付きDC8～28VESD保護：IEC-61000-4-2：ESD30kV（空気）、30kV（接触）サージ保護：>28VDC（最大10usの間に600W）付属アクセサリ：1x電源オン/電源オフ用マグネット1x電源用M8キャップオプションのアクセサリおよびサービス：外部電源：壁プラグイン、スイッチモード電源12V @ 1,25A、密閉M8プラグ付き（IP67/Nema 6）独立型ソーラーシステム：高効率ソーラーパネル、ソーラー充電コントローラー、鉛蓄電池ブラケット取付：BeanDevice（Xrangeスマートセンサー）用90°ブラケット、M5ネジ4本＋ロックナット外部電源用M8延長ケーブル：M8-3pinsオスプラグ付きモールドケーブル、シールド保護PVC、IP67、長さ：2m、5m、10m校正証明書：Beanair Sensors提供
