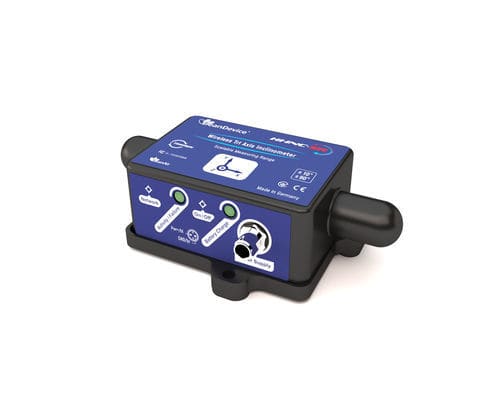

3軸傾斜計 HI-INC SR

ラジオIoTMEMS

製品概要:BeanDevice® HI-INC SRは、産業用モニタリングシステム向けに設計された、MEMS技術をベースとした高性能ワイヤレス3軸傾斜センサです。スケーラブルな測定範囲（±10°および±90°、アプリケーションに応じて自動範囲調整可能）と優れた精度（±10°範囲では±0.01°、±90°範囲では±0.02°）を特長としています。主な特長：高性能ワイヤレス3軸傾斜計、スケーラブルレンジ：±10°（精度±0.01°）および±90°（精度±0.02°）内蔵温度センサーによるリアルタイムの温度補正と装置/構造物のヘルスモニタリング堅牢なワイヤレス接続：ライセンスフリーの2.4GHzで、産業環境における信頼性の高い長距離データ伝送を実現（IEEE 802.15.4E）多用途の取り付け：ネジまたはデュアルネジ＆マグネット取り付けオプションにより、どのような表面にも簡単かつ確実に取り付け可能アンテナオプション：アンテナオプション：高ゲインで長距離をカバー、またはコンパクトなレドームでスペースが限られた過酷な環境にも対応します：IP67防水アルミニウム・ケーシング、軽量、ESD保護で過酷な使用にも対応大容量ロギング：最大800万件のログを保存し、充電式バッテリーを搭載しているため、途切れることなくモニタリングが可能高性能アンテナの選択：レドームアンテナ：コンパクトで堅牢、スペースに制約のあるアプリケーションに最適。標準的なワイヤレス範囲：150m（見通し距離）、30～60m（見通し距離外）ハイゲインアンテナ：最大到達距離：最大400m（見通し距離）、60～120m（見通し距離外）取り付けオプション：標準ネジ取り付けベース：産業用、屋外用、または高振動セットアップDual-modeベース（製品コードに-Mを追加）に最適な長期的なアプリケーションのための恒久的かつ安全：磁石とネジが1つになっており、磁石でスナップオン(10kg以上の保持力)またはネジで固定できます。4GHz Liteが付属し、リアルタイムのデータ可視化とCSV形式でのデータロギング/バックアップが可能Modbus TCP/RTU/ASCIIプロトコル(BeanGateway®経由)によるサードパーティ製システムとの統合が可能用途:土地測量構造ヘルスモニタリング(SHM)試験・計測鉄道枕木モニタリング橋梁モニタリングアンテナベースステーションモニタリング貨物船モニタリング建設現場モニタリング技術仕様:傾斜計テクノロジー：高精度で低消費電力のMEMS技術測定範囲の拡張が可能：ユーザー選択可能な±10°または±90°（自動範囲調整機能付き）センサー分解能： 0.0055°ノイズ密度：±10°レンジ： 0.0007°/√Hz（Y）、0.008°/√Hz（X、Z）、±90°レンジ： 0.0012°/√Hz（全軸）センサー精度：±0.01°（±10°レンジ）、±0.02°（±90°レンジ）感度温度依存性：±0.1 %（-25°C～+85°C）オフセット寿命時間ドリフト（@25°C）：±0.08°センサー周波数応答（-3 dB）：DC～10Hz（±10°）、DC～40Hz（±90°、オートレンジ）、DC～70Hz（±90°）校正：工場校正：±10°および±90°、設定はセンサー・フラッシュ・メモリーにバックアップ、ユーザーまたは外部ラボによる再校正が可能内蔵温度センサー：範囲：-40°C～+60°C、分解能：±0.06°C、精度：±1°Cワイヤレス・プロトコル・スタック：IEEE 802.15.4E、ISM 2.4GHz、16チャンネル、250Kbits/sデータレート、+18dBm TXパワー、-104dBmレシーバー感度最大無線距離：ハイゲインアンテナ：400m（LOS）、60～120m（NLOS）；レドームアンテナ：150m（LOS）、30～60m（NLOS）アンテナダイバーシティ：ハイゲインアンテナ：Nタイプ×2、Nタイプ×2：ハイゲイン：2 x N型アンテナ5dBi、IP67；レドーム：2 x アンテナ1.9 dBi、IP67内蔵データロガー：最大800万データポイント、フルメモリーをワイヤレスでダウンロードするのに20分TimeSync機能：クロック同期精度±2.5ms（25℃時）、水晶振動子許容差±10ppm筐体：アルミニウムAL6061、防水性IP67（Nema 6）、寸法100×71×38mm（アンテナ含まず）、重量：240g（ネジ止め、レドーム）、265g（マグネット、レドーム）、440g（ネジ止め、ハイゲイン）、465g（マグネット、ハイゲイン）耐衝撃性：50msの間150g動作温度：RB：-40℃～+60℃、XT：-40℃～+75℃（バッテリー放電時）最大湿度：90%RHC認証：CE、FCC、ARIB STD-T66 Ver3.6、ROHSBベースプレート：アルミニウム黒アルマイト処理AL 7075、頑丈な3点取り付け、ネジ取り付け（3 x M5、5 ± 1Nm）、マグネット取り付け（スチール表面）電源：内蔵リチウムポリマー充電式バッテリー（2Ah）、工業用バッテリー充電器（8～28VDC）、過電圧/過電流/短絡/低電圧保護、バッテリー温度モニター、消費電流：30～40mA（捕捉）、55mA（無線送信）付属品：1x デバイスの電源オン／オフ用マグネット1x 電源用M8キャップオプション付属品：外部電源（壁プラグイン、スイッチモード12V @ 1.25A、密閉M8プラグ、IP67）独立型ソーラーシステム（RBおよびXTバージョン用の各種参照番号）防水IP67ケーシングの外部一次電池（3 x 6500mAhリチウムSOCL2セル付きバッテリーボックス、参照番号：PRIM-XTENDER）取り付け用90°ブラケット（参照番号：SMART-BRACK-MNT）：SMART-BRACK-MNT)M8延長ケーブル(2m, 5m, 10m, Ref: CBL-M8-2M, CBL-M8-5M, CBL-M8-10M)校正証明書(Ref: CERT-CAL-SMART)保証: 素材または製造上の欠陥による2年間の限定保証。
