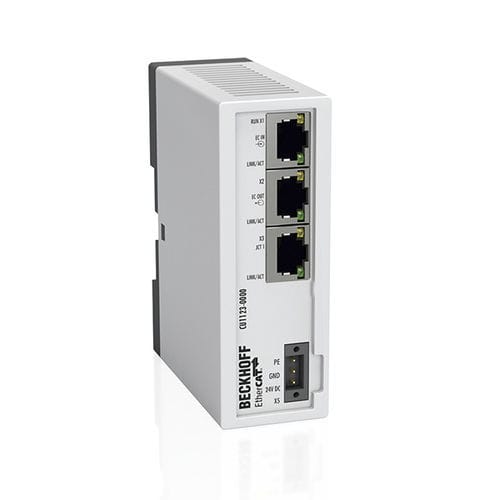

イーサネットポート増設システム CU1123

ライン型、ツリー型、スター型など、EtherCATはほぼすべてのトポロジーをサポートしています。3ポートCU1123 EtherCATジャンクションは、EtherCATネットワークをカスケード接続するためのコンパクトなソリューションです。複数のポートを持つジャンクションをEtherCATターミナルシステムの外に実装する必要がある場合、EK1122 EtherCATカプラや8ポートCU1128 EtherCATジャンクションの代わりに、DINレール取り付け型EtherCATジャンクションを使用することができます。ポート1はEtherCATネットワークの入力ポートです。ポート2、3は追加のEK1100カプラまたはEtherCATボックスモジュールを接続するために使用します。EtherCATブランチは、リンクとアクティビティステータスインジケータを備えたRJ45ポートで接続されます。 TwinCATやその他の適切なEtherCATマスタと接続すれば、EtherCAT CU1123ジャンクションは、ネットワーク動作中にEtherCATストランドを接続または切断できます（ホットコネクト）。このデバイスは、標準的なイーサネットスイッチとして使用することはできません。
