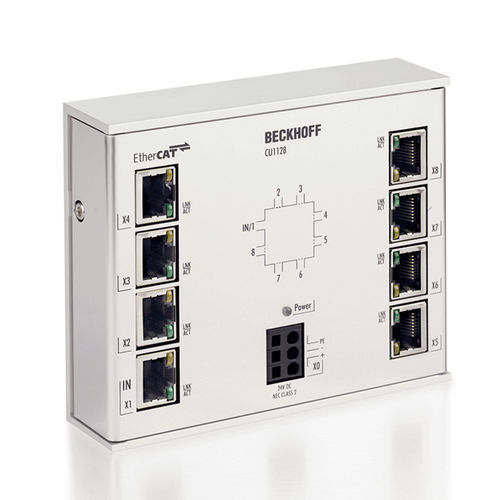

イーサネットポート増設システム CU1128

ライン型、ツリー型、スター型。EtherCATはほぼすべてのトポロジーをサポートしています。スター型トポロジで特定のポイントに複数のブランチが必要な場合、複数のEK1122デバイスの代わりに8ウェイCU1128 EtherCATジャンクションを使用することができます。ポート1はネットワークへの入力ポートです。ポート2～8には、さらにEK1100またはEtherCATボックスモジュールを接続することができます。EtherCATジャンクションはRJ45ソケットで接続され、リンクとアクティビティのステータスを直接表示できます。 CU1128は、TwinCATや他の適切なEtherCATマスタと組み合わせて、動作中のEtherCATストランドのカップリングとアンカップリングをサポートします（ホットコネクト）。このデバイスは、標準的なイーサネットスイッチとして使用することはできません。
