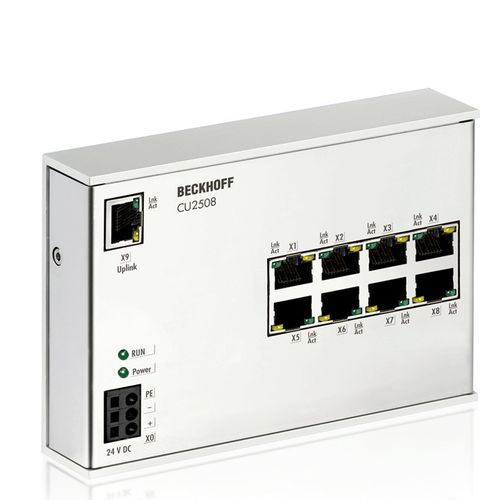

イーサネットポート増設システム CU2508

リアルタイムイーサネットポートマルチプライヤーCU2508は、最大8つのイーサネットネットワークを接続することができます。CU2508は、ギガビットアップリンクで制御用IPCに接続されています。PCは高性能なデータ転送をマルチプライヤに提供し、マルチプライヤはテレグラムプレフィックスの分析に基づいて関連する100BASE-TXポートにデータを割り当て、µs精度で時間制御して送信します。受信したフレームもタイムスタンプを含むプレフィックスを付与し、ギガビット回線でPCに送信する。このため、ユーザーから見ると、個別に使用できる100Mbitのポートが8つあり、完全なリアルタイム性を持っています。 CU2508は、PCの外部で実現する必要がある複数のイーサネットポートが必要なアプリケーションで使用されます。TwinCAT 3は、イーサネット（TCP/IP）、EtherCAT、EAP（EtherCATオートメーションプロトコル）、リアルタイムイーサネット経由の通信をCU2508でサポートしています。 特に、CU2508は大規模なEtherCATの設置を可能にします。非常に高いデータスループットを必要とする場合、最大8ラインまで拡張でき、性能を倍増させることができます。EtherCATストランドの分散クロックは同期しています。分散クロックを同時に使用するEtherCATケーブルの冗長性は、CU2508の2つのポートで実装することも可能です。 より高いデータスループットが必要な場合は、1台のコントローラで複数のCU2508を同時に動作させることができます。
