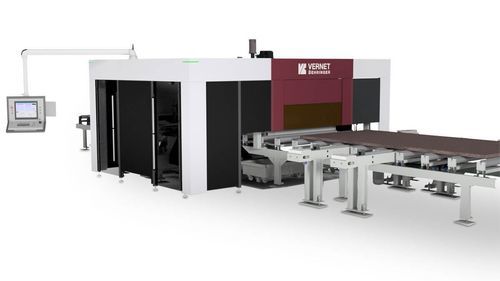

3軸マシニングセンタ MAG1225

縦型14ツール製粉

概要
Vernet Behringer MAG1225プレート加工センターは、複数の工程を統合した通過加工を行います。マーキング、カーバイドドリル・フライス、穴の上下両面のバリ取り、高精度プラズマ切断（直線および面取り切断）を組み合わせています。MAG1225は自動部品ハンドリングと自動または半自動のプレート供給に対応します。

機能

• フライス加工
• マーキング：Vスコアリング（標準）／高速ディスクマーキング40文字（オプション）
• ドリル：カーバイドドリル・フライス、最大50 mm Ø
• スクリビング／トレーシング
• 高精度プラズマ切断（直線および面取り切断）

主な特徴と利点

• 半自動または自動のプレート供給と統合された部品搬送により省人化を実現。
• 工程間の搬送を不要にする一貫通過加工で複数工程を組合せ。
• 柔軟な自動化モジュール：自動供給、自動取り出し、パレタイジング。
• オプションのフルエンクロージャーで作業者の保護が可能。
• 高度なネスティングと連続チェーン切断による材料節約；再配置可能な測定台車により残材約20 mmを実現。
• プロセス連携：仕上げ機（例：SPKのVBタンブリング機）との半/全統合が可能。
• 自動14ポジションツールチェンジャーにより長時間の自律稼働が可能。

加工寸法
プレート寸法：12,000 x 2,500 mm
厚さ（最小 / 典型 / 最大、プラズマ源に依存）：5 / 5–30 / 最大約60 mm
最大重量：7 トンまたは 800 kg/m

特徴 / 技術仕様

• モデル：MAG1225
• マーキング：Vスコアリング（標準）；高速ディスクマーキング40文字（オプション）
• ドリル主軸出力：16 kW
• 主軸回転数：160 - 4,000 rpm
• 最大穴径：50 mm Ø
• ツールチェンジャー：14ステーション（自動）
• プラズマソース：Hypertherm / Kjellberg（170 - 400 A）
• 機械制御/ソフトウェア：ネスティングライセンス付きPROSHプログラミングソフト
• 利用可能な自動化：自動/半自動プレート供給、自動部品排出、パレタイジング
