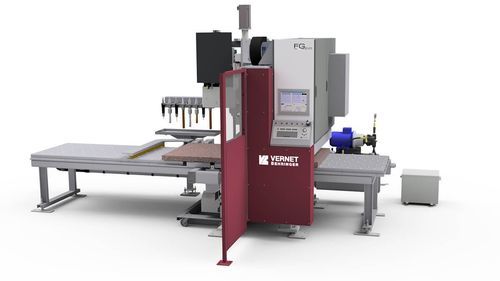

CNC穴あけ-研磨マシン FG2000

ガントリータイプ金属プレート用高精度

概要
Vernet BehringerのFG2000プレート加工機は、ガセットプレートおよび接続プレートに対し、穴あけ（HSSおよび超硬）、フライス加工（長穴・大径を含む）、マーキング、および穴の面取りを2,000 x 1,000 x 60 mmまで実行できます。

主な加工機能

• フライス加工 – 長穴や大径用の高速超硬フライス加工。閉じたポータルフレームと常時材料を支持するテーブルにより振動のない加工が可能です。
• 穴あけ – HSSおよび超硬で大径まで対応。最大穴あけ径 Ø50 mm。
• マーキング – 塗装/亜鉛めっき後も見えるVスコアリング。オプションの25ポジションディスクマーキングユニットで高速マーキングが可能。
• スクリビング / Vスコアリング – 高速かつ静かなスクリビング、低ランニングコストで部品識別や組立位置表示に適合。

製品の利点

• 生産能力を向上 – 閉じたポータルフレームと常時支持テーブルにより、高速超硬穴あけと振動のないフライス加工を実現します。
• 非生産時間を最小化 – 機械背面に配置されたグリッパーと人間工学に基づく作業姿勢により、積み込み/積み下ろしが容易です。
• 部品の識別と組立位置表示 – 独自のVスコアリングシステム。オプションの25ポジションディスクマーキングユニットでマーキングを高速化。
• 高性能な制御 – 部品のインポートとプログラミングが容易な3D表示付きPRONC3ソフトウェア。

加工寸法（主要データ）
プレート寸法：2,000 x 1,000 mm
最大処理厚さ：60 mm
最大重量：600 kg
最大穴あけ径：Ø50 mm

特徴（要約）
Vスコアリング：高速スクリビング — 標準
ツールチェンジャー：8ポジション（Ø）
穴あけ出力：16 kW
回転数：160 - 4,000 rpm
機械制御：3D部品表示付きPRONC3

仕様（技術データ）

• 型式：FG2000
• 作業範囲（プレート寸法）：2,000 x 1,000 mm
• 最大プレート厚さ：60 mm
• 最大処理重量：600 kg
• 最大穴あけ径：Ø50 mm
• 穴あけ出力：16 kW
• 主軸回転数：160 - 4,000 rpm
• ツールチェンジャー：8ポジション
• 標準：Vスコアリング（高速スクリビング）
• 制御/ソフト：PRONC3（3D部品表示）
