ファイバーレーザーマーキングシステム HF series

自動連続生産ライン用非金属部品用

概要

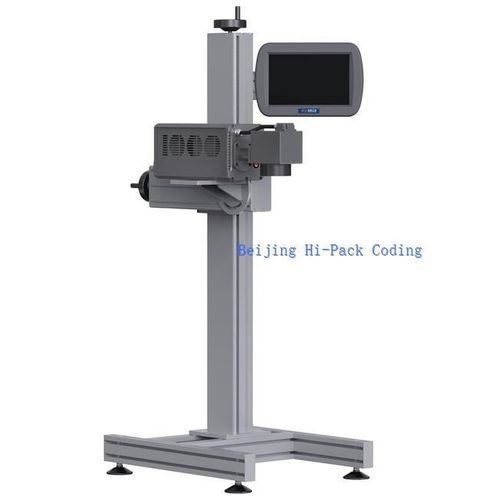

Hi-Pack Coding のファイバーレーザーマーキングシステムは、安定したファイバーレーザー光源と高精度の二軸高速ガルバノメーターを組み合わせ、金属および一部の非金属材料に対して安定した高解像度マーキングを提供します。10.2インチカラータッチスクリーン、フォトセルセンサー、調整可能なリフティングブラケットを内蔵し、インラインまたはスタンドアロンでの設置が可能です。精密かつ高速なマーキングを必要とする生産ライン向け設計です。

モデル

• HF200C-YTB
• HF300C-YTB

マーキング形式と内容
AutoCAD 標準フォント（拡張可能）、ベクターロゴ、シンボル、線、リング、コーナーマーク、逆順表示、ロット番号、中文・英字、数字、ロゴ、日時、シリアル番号、カスタム CAD フォント拡張に対応します。

技術仕様表
モデル: HF200C-YTB, HF300C-YTB
レーザー種別: ファイバーレーザー
ガルバノメーター: 高精度二軸高速走査ガルバノメーター
マーキング領域: 110 mm x 110 mm
生産ライン最大速度: ≤ 130 m/min（材料により変動）
マーキング速度 / 焦点距離: ≤ 12,000 mm/s；f = 165 mm
出力 / 電圧: HF200C-YTB ≥ 20 W；HF300C-YTB ≥ 30 W；220 VAC、50 Hz
消費電力: 400 W
操作インターフェース: 10.2インチ カラータッチスクリーン（固定/ハンドヘルド）
冷却方式: 空冷
波長 / 位置決め精度: 1064 nm；0.001 mm
使用環境: 周囲温度 0°C–45°C；湿度 ≤ 95%
寸法（L x W x H）: 550 mm x 140 mm x 165 mm

特長 / 技術仕様

• モデル: HF200C-YTB, HF300C-YTB
• レーザー種別: ファイバーレーザー
• マーキング領域: 110 x 110 mm
• 最大ライン速度: ≤ 130 m/min
• マーキング速度: ≤ 12,000 mm/s
• 出力: HF200C ≥ 20 W；HF300C ≥ 30 W
• 消費電力: 400 W；電圧: 220 VAC、50 Hz
• インターフェース: 10.2インチ カラータッチスクリーン（固定/ハンドヘルド）
• 冷却: 空冷
• 波長: 1064 nm；位置決め精度: 0.001 mm
• 使用環境: 0°C–45°C；湿度 ≤ 95%
• 寸法: 550 x 140 x 165 mm
