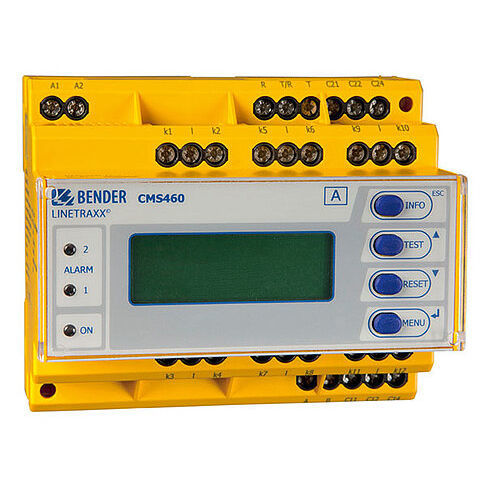

電流監視システム LINETRAXX® CMS460-D

負荷セキュリティ用測定用

CMS460システムは、1台または複数台のCMS460-D負荷電流評価器で構成され、関連する測定用変流器を介して接地および非接地電源の負荷電流を検出、評価することができます。監視されるシステムの最大電圧は、バスバーシステムの場合に使用される測定用変流器の公称絶縁電圧、または配線されるケーブルや導線によって異なります。 CTAC...（密閉型）、WR...（矩形型）、WS...（分割コア）、WF...（フレキシブル型）の測定用変流器は、交流および脈動電流に使用されます。様々な測定用変流器シリーズを組み合わせて、評価器の測定チャンネルに接続することができます。各CMS460-Dは12個の測定チャンネルを使用します。BMSバス（BMSプロトコル付きRS-485インターフェース）を介して最大90台の負荷電流評価器を接続することができ、最大1080の測定チャンネル（サブ回路）を監視することができます。 本製品を防火またはプラント保護に使用する場合は、周波数応答を適宜設定することができます。測定された電流は高調波分析が可能です。 特徴 各チャンネルでACまたはパルスDCの高感度測定が可能（オプション r.m.s.値測定 負荷電流測定用に各機器につき12個の測定チャンネル システム内に最大90台の評価器CMS460-D（1080測定チャンネル） 全チャンネル高速パラレルスキャン 応答範囲 100 mA...125 A (42...2000 Hz) プリセット機能 調整可能な時間遅延 調整可能な周波数動作（例：火災やプラント保護） 履歴メモリー（日付・時刻スタンプ付）300データ記録/チャンネル 300データ記録/チャンネルのデータロガー 高調波、THDの分析
