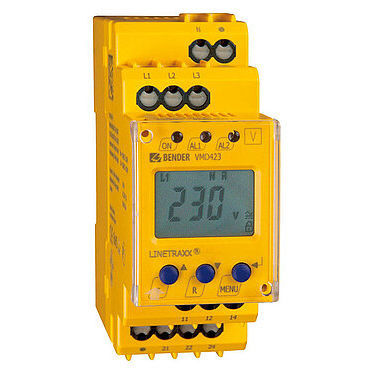

周波数監視継電器 LINETRAXX® VMD423/VMD423H

位相順序欠相相不均衡

DIN V VDE V 0126-1-1によると、30kWを超える自家発電システム（CHP、風力発電所、水力発電所、太陽光発電システムなど）から公共の低圧送電網に電力を供給する場合、電圧と周波数を監視しなければならない。 三相VMD423シリーズ電圧・周波数モニタは、公共送電網の給電ポイントにおける電圧と周波数をモニタします。高圧送電網の給電点では、電圧変圧器（100V）により出力電圧と周波数が測定されます。制限値（VDEWガイドライン「高圧送電網における自家発電システム」に準拠した応答値）に達すると、80 ms以内にアラームリレーが作動します。10分間の平均値として測定される過電圧（>U2）により、アラームリレーが作動します。 電圧はr.m.s.値として測定される。さらに、非対称、位相不良、位相シーケンスが監視されます。 VMD423は多機能監視タスクに適しており、電力供給会社の要件に適合させることができます。 現在測定された値はLCディスプレイに連続的に表示されます。アラームリレーを切り替える原因となる測定値は保存されます。調整可能な起動遅延と解除遅延により、機器固有の起動手順、短時間の電圧変動など、ネットワーク事業者の特定の要件を考慮することができます。 VMD423シリーズは独立した電源電圧を必要としますが、VMD423Hバージョンはシステムから電源を供給します。
