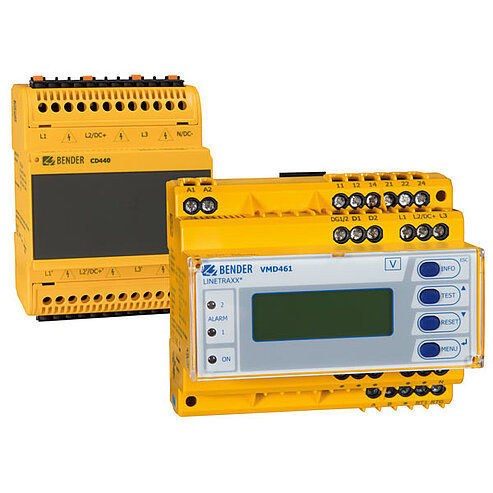

周波数監視継電器 LINETRAXX® VMD461

位相順序欠相相不均衡

1200Vまでの電圧監視 すべての機能をANSIコードで表示 3段階の電圧・周波数監視と対応する応答遅延 AC、3AC、3NAC、DCなどの多様なシステム構成にオプションで使用可能 多機能電圧監視リレーVMD461は、DC、AC、3(N)ACシステムの周波数、不足電圧、過電圧を監視します。相電圧および/またはライン間電圧はr.m.s.値として測定され、装置ディスプレイに連続的に表示されます。 アラームリレーをトリガするために必要な測定値は保存されます。VMD461は以下の追加測定機能を備えています： ROCOF df/dt ベクトルシフト監視 アンバランス監視 位相シーケンスモニタ 利用可能なすべての測定機能に対応するANSIコードが提供されています。設定可能な遅延時間により、特殊な設置特性（デバイス固有のスタートアップ手順など）を考慮することができます。VMD461は外部電源電圧を必要とします。 オプションのカップリング装置CD440を使用することで、モニタ可能な電圧範囲をDC/AC 1200 Vまたは1AC/3NAC 690 Vに拡張できます。 特徴 CD440カップリング・デバイスと組み合わせると、最大1200 VのDCシステム、最大690 Vの1ACシステム、最大1200 Vの3ACシステム、最大690 Vの3NACシステムをモニターできます。 すべての機能はANSIコードで表されます。 DC、1AC、3(N)ACシステムの監視 DIN EN 60255-1:2010-9 単一故障安全性 不平衡、位相故障、位相シーケンス監視 接続されたスイッチおよび/または断路器の監視（設定可能：NC/NO/OFF） アイランド検出 df/dt (ROCOF)
