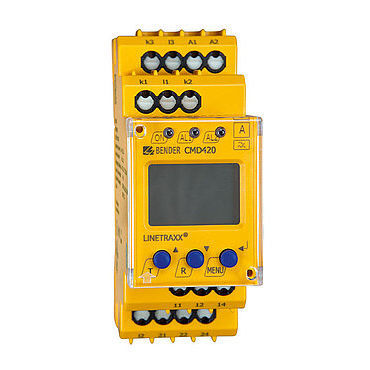

過電流監視継電器 LINETRAXX® CMD series

不足電流単相三相

CMD420/421電流監視デバイスは、過電流、過少電流または過電流と過電流（ウィンドウ識別機能）の3つの測定入力を使用してAC電流を監視します。電流はr.m.s.値（AC）として測定されます。現在測定されている値はLCディスプレイに連続的に表示されます。各測定チャンネルは、上矢印ボタンまたは下矢印ボタンで選択できます。アラームリレーを切り替える原因となった測定値は保存されます。調整可能な遅延時間により、機器固有の電流や短時間での電流変化など、設置場所特有の特性を考慮することができます。 測定には3つの標準変流器がCMD420/421に接続されます。変流器の変圧比 "n"（n = x/1A resp. n = x/5A）は、n = 2000まで設定できます。 測定された電流に係数 "n "を掛け合わせることで、実際の電流が計算され、ディスプレイに表示されます。電流は3相システムまたは3つの異なる単相システムから得ることができます。 CMD420/421シリーズには外部電源電圧が必要です。 特徴 プリアラーム、メインアラーム、またはウィンドウ識別機能付き電流監視によるACシステムの過電流および電流監視 変流器による電流監視、標準変流器x/1 A、x/5 Aに対応（デバイスタイプによる） 変圧比nにより、すべての標準変流器x/1 A、x/5 Aに適応可能 起動遅延、応答遅延、解除遅延 調整可能なスイッチングヒステリシス r.m.s.値測定 AC
