孤立デフェクト位置特定機 ISOSCAN® EDS30 series

概要

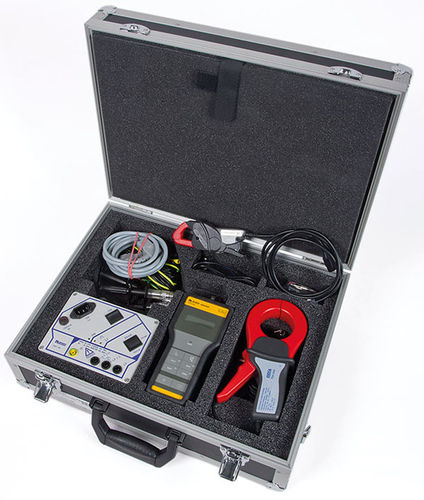

ISOSCAN® EDS30… は、不接地（IT）システムの絶縁故障を特定するための携帯型絶縁故障位置検出システムです。必要なコンポーネントは堅牢なアルミ製ケースに収められ、持ち運びに適しています。

特長

• ITシステム向けの携帯型絶縁故障位置検出（AC 42…460 Hz 0…790 V / DC 0…960 V）または無電源システム向け
• TN/TT システムにおける残留電流測定
• 主回路および制御回路で使用可能
• 測定用クランプ Ø 20 / 52 mm（Ø 115 mm オプション）
• 仕切り付きの堅牢なアルミケース
• 可変試験電流 1…25 mA の PGH18… シリーズ試験器
• 無電源システム用の統合試験電圧（PGH186）

絶縁故障評価器 EDS195PM

• バックライト付 LC 表示、3 × 16 文字
• 20/52 mm の測定クランプが付属
• 蓄電池駆動（電源ユニット付属）
• 絶縁故障位置検出の応答値：主回路 2…10 mA、制御回路 0.2…1 mA
• 残留電流測定範囲：10 mA…10 A
• 動作モード切替：絶縁故障位置検出 / 残留電流測定

適用例

• 恒久設置型 EDS がない IT システムの場合：

  • EDS3090PG — 主回路用、AC 20…575 V 42…460 Hz、DC 20…504 V（AGE185 を併用すると AC 500…790 V / DC 400…960 V まで拡張）
  • EDS3091PG — 制御回路用、AC 20…265 V 42…460 Hz、DC 20…308 V
  • EDS3096PG — 全極開放状態の IT システム主回路用、AC 0…575 V 42…460 Hz、DC 0…504 V
  • EDS3096PV — 太陽光発電設備向け、PGH186 使用時の対応電圧範囲
• EDS を設置済みの IT システムの場合：

  • EDS3090 — EDS460/490 を設置した主回路向け
  • EDS3091 — EDS461/491 を設置した制御回路向け

ISOSCAN® EDS30… バリエーション
型式 | 供給電圧 | 定格電圧 | 品番
EDS3090 | | AC 20…575 V, 42…460 Hz および DC 20…504 V | B91082026
EDS3090PG | AC 230 V, 50…60 Hz | AC 20…575 V, 42…460 Hz および DC 20…504 V | B91082021
EDS3090PG-13 | AC 90…132 V, 50…60 Hz | AC 20…575 V, 42…460 Hz および DC 20…504 V | B91082022
EDS3096PG | AC 230 V, 50…60 Hz | AC 0…575 V, 42…460 Hz および DC 0…504 V | B91082025
EDS3096PG-13 | AC 90…132 V, 50…60 Hz | AC 0…575 V, 42…460 Hz および DC 0…504 V | B91082029
EDS3091 | | AC 20…265 V, 42…460 Hz および DC 20…308 V | B91082027
EDS3091PG | AC 230 V, 50…60 Hz | AC 20…265 V, 42…460 Hz および DC 20…308 V | B91082023
EDS3091PG-13 | AC 90…132 V, 50…60 Hz | AC 20…265 V, 42…460 Hz および DC 20…308 V | B91082024
EDS3092PG | AC 230 V, 50…60 Hz / AC 230 V, 50…60 Hz | AC 20…265 V, 42…460 Hz および DC 20…308 V / AC 20…575 V, 42…460 Hz および DC 20…504 V | B91082030
EDS3096PV | AC 230 V, 50…60 Hz | AC 20…575 V, 42…460 Hz および DC 20…504 V | B91082031

付属品（例）
型式 | 絶縁故障評価器 | 絶縁故障試験器 | 測定クランプ 20 mm | 測定クランプ 52 mm
EDS3090 | EDS195PM | | PSA3020 | PSA3052
EDS3090PG | EDS195PM | PGH185 | PSA3020 | PSA3052
EDS3096PG | EDS195PM | PGH186 | PSA3020 | PSA3052
EDS3091 | EDS195PM | | PSA3320 | PSA3352
EDS3096PV | EDS195PM | PGH186 | PSA3020 | PSA3052

オプション品

• PSA3165 — EDS3090… / EDS3096… 用 115 mm 測定クランプ（品番 B980852）
• AGE185 — PGH185/186 の電圧範囲を拡張する結合装置（AC 42…460 Hz 500…790 V、DC 400…960 V）（品番 B980305）
• EDS165-SET — ダイオード分離回路の故障検索用アクセサリ（品番 B91082007）

技術資料

• 周波数範囲：42…460 Hz
• 定格電圧範囲：機種により異なる（例：AC 20…575 V / DC 20…504 V、AC 0…575 V / DC 0…504 V、制御回路 AC 20…265 V / DC 20…308 V）
• 残留電流測定範囲（EDS195PM）：10 mA…10 A
• 絶縁故障検出 応答値：主回路 2…10 mA、制御回路 0.2…1 mA
• 付属クランプ：Ø 20 mm、Ø 52 mm（Ø 115 mm はオプション）
• PGH18x 試験器：可変試験電流 1…25 mA、PGH186 は無電源システム用の試験電圧を内蔵
• EDS195PM：バックライト付き LC 表示 3×16、蓄電池駆動（電源ユニット付属）
• 筐体：保管・運搬用の堅牢なアルミケース
