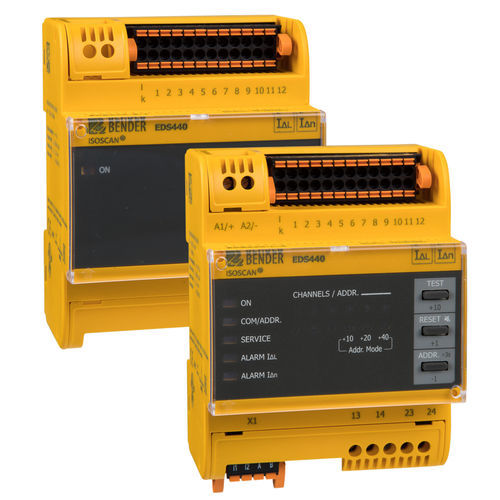

孤立デフェクト位置特定機 ISOSCAN® EDS440 series

概要
ISOSCAN® EDS440 絶縁故障位置検出器は、ISOMETER® iso685-D-P または定位電流注入器 PGH と組み合わせて使用し、不接地（IT）システムの絶縁故障を特定します。本体は測定用電流変成器（CT）を通して送られる定位電流信号を検出・評価します。EDS440 1台に最大12台のCTを接続でき、RS-485（BSバス）で最大50台のEDS440を接続して最大600回路を監視できます。

主な特長

• 運転中の自動絶縁故障位置検出
• 用途：主回路および制御回路
• 測定用電流変成器向け12チャンネル
• CT接続監視機能
• 柔軟な統合を可能にする汎用・モジュラー設計
• 12チャネルリレー拡張（IOM441-S）に対応
• 故障メモリ動作の選択可能
• 動作感度は設定可能（通常 2…10 mA、機種依存）
• 設定可能な動作値によるAC残留電流測定
• アラームリレー2系統（各1接点 N/O）、N/OまたはN/C切替可
• 外部テスト／リセット入力
• 故障回路の集中表示
• シリアルインターフェース RS-485（BSバス）、アドレス範囲 2…79、Modbus RTU 対応

適用例

• AC、3AC、DC の IT システムにおける絶縁故障位置検出
• 産業プラントや船舶の主回路および制御回路
• 発電所におけるダイオード結合型 DC IT システム
• 医療施設の電気設備

バリエーション
Type | Supply voltage U_S* | Response value | LED display | Option "W" | Art. no.
EDS440-S-1 | DC 24 V | 2…10 mA | -- | -- | B91080201
EDS440W-S-1 | DC 24 V | 2…10 mA | -- | ✓ | B91080201W
EDS440-L-4 | AC/DC 24…240 V | 2…10 mA | ✓ | -- | B91080202
EDS440W-L-4 | AC/DC 24…240 V | 2…10 mA | ✓ | ✓ | B91080202W
EDS440-LAF-4 | AC/DC 24…240 V | 10 mA（固定） | ✓ | -- | B91080209

オプション
Type | Supply voltage U_S | Art. no.
DI-1PSM（RS-485 リピータ） | AC/DC 24 V ± 20 % | B95012044
DI-2USB（RS-485/USB 変換器、USB ケーブル付） | USB 給電 | B95012045
IOM441-S（入出力モジュール） | 12ch リレーモジュール | B95012057

測定用電流変成器（例）
Type | 内径 / mm | 形状 | Art. no.
CTAC20 | ø 20 | 円形 | B98110005
CTAC35 | ø 35 | 円形 | B98110007
CTAC60 | ø 60 | 円形 | B98110017
CTAC120 | ø 120 | 円形 | B98110019
CTAC210 | ø 210 | 円形 | B98110020
分割型、フレキシブル、矩形などの代替CTも参照番号付きで提供可能です

技術仕様

• 入力：EDS440 当たり最大 12 台の測定用CT
• システム拡張性：RS-485（BSバス）で最大 50 台の EDS 接続 → 最大 600 回路を監視
• 動作感度：設定可能、通常 2…10 mA（機種依存；LAF は 10 mA 固定）
• 測定：設定可能な動作値による AC 残留電流測定
• リレー：アラームリレー 2 系統（各 1x N/O 接点）、N/O/N/C 切替可
• オプション：12 チャネルリレー拡張（IOM441-S）
• CT 接続監視機能内蔵
• インターフェース：RS-485（BSバス）、Modbus RTU；バスアドレス範囲 2…79
• 故障回路の集中表示；外部テスト／リセット入力
• 電源バリエーション：DC 24 V および AC/DC 24…240 V（機種による）
• 上位の監視・可視化システムへの統合を想定したモジュラー設計
