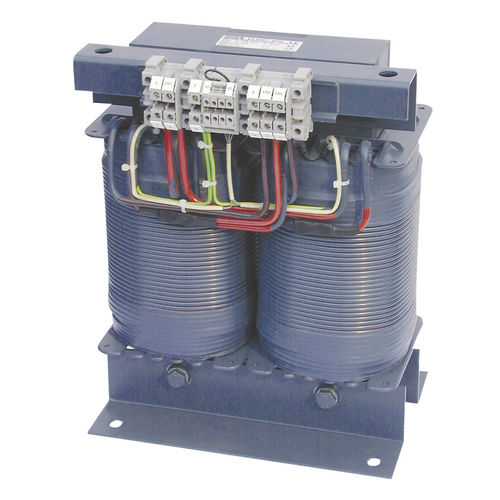

絶縁変圧器 ES710 series

モールド保護用医療用途

概要

• 医療用ITシステム向け単相隔離変圧器
• 内蔵温度センサ（DIN 44081、120 °C）
• 静電シールド（シールド巻線）およびシールド引出し端子（絶縁）
• 絶縁取付角で絶縁設置を確保
• 省エネ仕様および完全封止（SK2）仕様あり

一般説明
ES710シリーズは強化絶縁を備え、DIN EN IEC 61558-1およびDIN EN IEC 61558-2-15の要件を満たします。医療用ロケーションのITシステム向けにIEC 60364-7-710 / DIN VDE 0100-710にも適合します。巻線はガルバニックに分離されています。一次・二次巻線間に静電シールドを設け、電気的干渉を低減します。シールドの引出しは等電位接続用の絶縁端子に引き出されています。取付角はコアから絶縁されており、絶縁設置を保証します。水平および垂直の両方向での取付が可能です。樹脂完全含浸により耐食性を確保しています。乾燥場所での使用を想定しています。完全封止のSK2は保護等級IIを満たします。

特長

• DIN 44081準拠の内蔵温度センサ（120 °C）
• 絶縁された接続端子を持つシールド巻線
• 絶縁取付角
• 保護等級：IP00（開放）またはIP23（筐体付）
• 保護クラス：I（完全封止SK2はオプションでクラスII）
• 強化絶縁；温度クラス t40/B；UL絶縁クラス F
• 接続：ねじ端子
• 騒音レベル < 35 dB(A)（無負荷および定格負荷時）
• 結線群：IiO
• 突入電流（GL仕様） < 5 × I_n（目安）
• 多くのES710バリアントでVDE ENECマーク取得

バリエーション - 注文情報、寸法、重量
Type | A | B | C | D | E | F | G | Cu weight | Weight | Art. No.
ES710/3150-GL | 240 mm | 230 mm | 325 mm | 200 mm | 180 mm | 145 mm | 11x28 mm | 15 kg | 49 kg | B92090001
ES710/4000-GL | 280 mm | 200 mm | 370 mm | 240 mm | 150 mm | 115 mm | 11x28 mm | 24 kg | 59 kg | B92090002
ES710/5000-GL | 280 mm | 210 mm | 370 mm | 240 mm | 160 mm | 125 mm | 11x28 mm | 25 kg | 61 kg | B92090003
ES710/6300-GL | 280 mm | 225 mm | 370 mm | 240 mm | 175 mm | 140 mm | 11x28 mm | 26 kg | 65 kg | B92090004
ES710/8000-GL | 280 mm | 240 mm | 370 mm | 240 mm | 190 mm | 155 mm | 11x28 mm | 27 kg | 74 kg | B92090005
ES710/10000-GL | 280 mm | 255 mm | 370 mm | 240 mm | 205 mm | 170 mm | 11x28 mm | 33 kg | 85 kg | B92090006
（表の一部を抜粋。その他型式・寸法・重量・品番は上記一覧を参照）

技術仕様

• 準拠規格：DIN EN IEC 61558-1、DIN EN IEC 61558-2-15
• 医療用IT規定：IEC 60364-7-710 / DIN VDE 0100-710
• ガルバニック分離された巻線と静電シールド（シールド引出しは絶縁端子へ）
• 水平および垂直取付可能
• 樹脂含浸による防食処理
• 使用環境：乾燥場所
