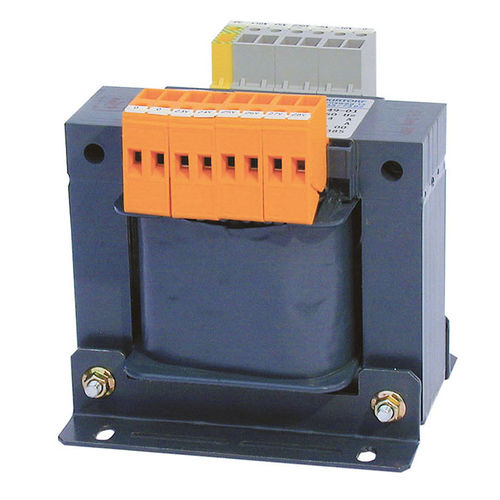

絶縁変圧器 ESL0107 series

乾式照明用単相

概要

• 手術室用照明器具向けの単相分離トランス
• 一次側・二次側にて細かいステップでの電圧調整が可能な抽出点（タップ）
• 一次・二次間に設けた静電シールドを端子に引き出し等電位接続が可能
• 巻線はガルバニックに分離、強化絶縁は IEC 61558-2-6 / DIN EN 61558-2-6 準拠
• 絶縁取り付けブラケット、耐腐食のための樹脂含浸処理
• 乾燥場所での使用を想定した開放構造（保護等級 IP 00）

用途
ESL0107 シリーズはグループ 2 の手術室での照明器具供給を目的に設計されています。一次・二次のタップにより照明機器の給電要件に合わせた精密な電圧調整が可能です。強化絶縁とガルバニックアイソレーションは医療設置における安全性を高めます。静電シールドは電気的干渉を低減し、シールド導体は絶縁端子に引き出され等電位に接続できます。

主な特徴

• 等電位接続用に引き出したシールド巻線
• 絶縁された取り付け角での隔離設置
• 保護等級：IP 00（開放構造）
• 強化絶縁；絶縁区分：ta 40/E
• 接続方式：ねじ端子
• ベクトルグループ：IiO
• 耐腐食のための完全樹脂含浸
• 一次・二次の細かいステップ用タップ

バリエーション
Type | Art. No.
ESL0107/120 | B924632
ESL0107/160 | B924633
ESL0107/280 | B924634
ESL0107/400 | B924637
ESL0107/630 | B924638
ESL0107/1000 | B924639

技術仕様

• 規格：IEC 61558-2-6 / DIN EN 61558-2-6 (VDE 0570-1) 準拠
• 単相分離トランス、巻線はガルバニックに分離
• 一次・二次間に静電シールドを配置し引出し端子有り
• 一次・二次での細かいステップでの電圧調整が可能
• 隔離設置のための絶縁取り付け角
• 完全樹脂含浸（耐腐食）
• 保護等級：IP 00
• 接続形式：ねじ端子
• 絶縁区分：ta 40/E
• ベクトルグループ：IiO
