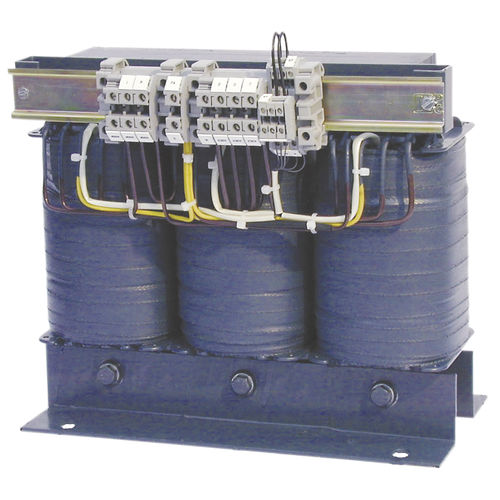

絶縁変圧器 DS0107 series

モールド保護用医療用途

製品説明
DS0107シリーズは、一次/二次巻線がガルバニックに絶縁された隔離トランスであり、一次・二次間に静電スクリーンを備え、そのスクリーンは等電位接地用の絶縁端子として取り出されています。IEC 61558-1、IEC 61558-2-15に適合し、医療用途のITシステムに関するIEC 60364-7-710 / DIN VDE 0100-710 の要件を満たします。固定用金具はトランスコアから絶縁され、孤立設置が可能です。水平／垂直いずれの取付にも対応し、SK2仕様は完全封止（保護等級 II）となります。

特長

• 内蔵温度センサー（DIN 44081、120 °C）
• 等電位接続用に取り出された絶縁端子付き静電スクリーン
• 一次・二次巻線のガルバニック絶縁
• 孤立設置に対応した絶縁取付金具
• 取付方式：水平または垂直
• 耐食性：樹脂による完全含浸
• 保護等級：IP00（開放）またはIP23（筐体付）
• 保護構造：標準はクラス I、SK2 の封止仕様はクラス II
• 強化絶縁、分類 ta40/B
• 接続：ねじ端子
• 騒音レベル < 35 dB(A)（無負荷および定格負荷）
• 結線グループ：Yyn 0

バリエーション — 注文情報、寸法、重量
型式 | A | B | C | D | E | F | G | Cu 重量 | 重量 | 品番
DS0107/2000 | 300 mm | 200 mm | 270 mm | 240 mm | 160 mm | 130 mm | 11 mm | 16 kg | 34 kg | B924694
DS0107/3150 | 360 mm | 210 mm | 325 mm | 310 mm | 170 mm | 135 mm | 11 mm | 28 kg | 63 kg | B924106
DS0107/4000 | 360 mm | 225 mm | 325 mm | 310 mm | 185 mm | 150 mm | 11 mm | 29 kg | 70 kg | B924121
DS0107/5000 | 360 mm | 240 mm | 325 mm | 310 mm | 200 mm | 165 mm | 11 mm | 31 kg | 77 kg | B924112
DS0107/6300 | 420 mm | 230 mm | 370 mm | 370 mm | 200 mm | 160 mm | 11 mm | 48 kg | 97 kg | B924107
DS0107/8000 | 420 mm | 245 mm | 370 mm | 370 mm | 215 mm | 175 mm | 11 mm | 51 kg | 107 kg | B924628
DS0107/10000 | 420 mm | 260 mm | 370 mm | 370 mm | 230 mm | 190 mm | 11 mm | 59 kg | 130 kg | B924672
DS0107/2000K | 300 mm | （未指定） | 310 mm | 240 mm | 162 mm | 130 mm | 11 mm | 16 kg | 34 kg | B924687
DS0107/3150K | 360 mm | （未指定） | 360 mm | 310 mm | 170 mm | 135 mm | 11 mm | 28 kg | 63 kg | B924688
DS0107/4000K | 360 mm | （未指定） | 360 mm | 310 mm | 185 mm | 150 mm | 11 mm | 29 kg | 70 kg | B924689
DS0107/5000K | 360 mm | （未指定） | 360 mm | 310 mm | 200 mm | 165 mm | 11 mm | 31 kg | 77 kg | B924690
DS0107/6300K | 420 mm | （未指定） | 420 mm | 370 mm | 200 mm | 160 mm | 11 mm | 48 kg | 97 kg | B924691
DS0107/8000K | 420 mm | （未指定） | 420 mm | 370 mm | 215 mm | 175 mm | 11 mm | 51 kg | 107 kg | B924692
DS0107/10000K | 420 mm | （未指定） | 420 mm | 370 mm | 230 mm | 190 mm | 11 mm | 59 kg | 130 kg | B924693
DS0107/2000LG | 330 mm | 195 mm | 265 mm | 298 mm | （未指定） | 200 mm | 7 mm | 16 kg | 34 kg | B924695
DS0107/3150LG | 394 mm | 198 mm | 310 mm | 358 mm | （未指定） | 240 mm | 9 mm | 28 kg | 63 kg | B924658
DS0107/4000LG | 394 mm | 214 mm | 310 mm | 358 mm | （未指定） | 240 mm | 9 mm | 29 kg | 70 kg | B924659
DS0107/5000LG | 394 mm | 228 mm | 310 mm | 358 mm | （未指定） | 240 mm | 9 mm | 31 kg | 77 kg | B924660
DS0107/6300LG | 452 mm | 212 mm | 360 mm | 408 mm | （未指定） | 280 mm | 12 mm | 48 kg | 97 kg | B924661
DS0107/8000LG | 452 mm | 227 mm | 360 mm | 408 mm | （未指定） | 280 mm | 12 mm | 51 kg | 107 kg | B924662
DS0107/10000LG | 452 mm | 250 mm | 360 mm | 408 mm | （未指定） | 280 mm | 12 mm | 59 kg | 130 kg | B924679
DS0107/2000SK2 | 410 mm | 190 mm | 400 mm | 380 mm | 330 mm | 125 mm | 11 mm | 16 kg | 49 kg | B924696
DS0107/3150SK2 | 520 mm | 190 mm | 450 mm | 490 mm | 390 mm | 135 mm | 11 mm | 28 kg | 75 kg | B924122
DS0107/4000SK2 | 520 mm | 190 mm | 450 mm | 490 mm | 390 mm | 135 mm | 11 mm | 29 kg | 80 kg | B924123
DS0107/5000SK2 | 520 mm | 200 mm | 450 mm | 490 mm | 390 mm | 150 mm | 11 mm | 31 kg | 86 kg | B924124
DS0107/6300SK2 | 520 mm | 200 mm | 500 mm | 490 mm | 450 mm | 150 mm | 11 mm | 48 kg | 107 kg | B924125
DS0107/8000SK2 | 520 mm | 215 mm | 500 mm | 490 mm | 450 mm | 175 mm | 11 mm | 51 kg | 130 kg | B924126
DS0107/10000SK2 | 520 mm | 230 mm | 500 mm | 490 mm | 450 mm | 175 mm | 11 mm | 59 kg | 155 kg | B924678

技術仕様

• 規格：IEC/EN 61558-1、IEC/EN 61558-2-15；IEC 60364-7-710 / DIN VDE 0100-710 に適合（医療用ITシステム向け）
• ガルバニック絶縁巻線（一次／二次）
• 一次・二次間の静電スクリーンおよび等電位接続用絶縁端子
• 絶縁取付金具により孤立設置が可能
• 水平／垂直いずれの取付に対応
• 耐食性：樹脂完全含浸処理
• 乾燥場所での使用を想定
• SK2シリーズ：完全封止（保護等級 II）
• 内蔵温度センサー（DIN 44081、120 °C）
• 保護等級：IP00 または IP23
• 保護構造：クラス I（標準）、クラス II（封止オプション）
• 強化絶縁、分類 ta40/B
• 接続：ねじ端子
• 騒音レベル：< 35 dB(A)
• 結線グループ：Yyn 0
