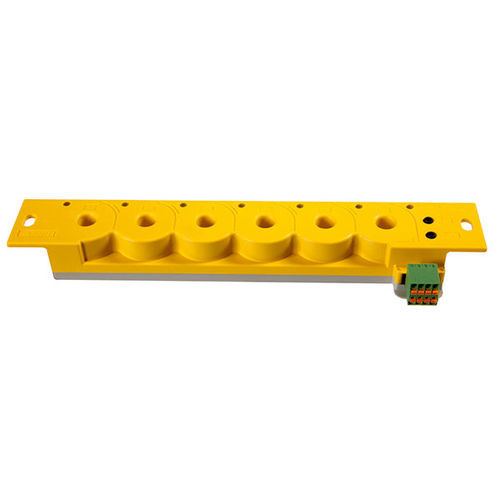

孤立デフェクト位置特定機 ISOSCAN® EDS150

製品概要
ISOSCAN® EDS150 は、主回路向けに設計された不接地（IT）電源の絶縁故障位置検出器です。ISOMETER® または定位電流発生器 PGH と併用し、定位電流パルスを 6 個の内蔵測定用電流変成器（CT）で検出して評価します。全ての負荷側導体は 6 個の CT を通すことができ、故障のあるフィーダーを特定します。アラームメッセージと表示装置への表示は最大 8 秒以内に処理されます。

主な特長

• 稼働中の IT 系統における自動絶縁故障位置検出
• 適用：主回路
• 6 測定チャネル（内蔵 CT）
• 動作感度：5 mA
• RS-485 インターフェース（BMS プロトコル、アドレス範囲 3…90）
• BMS バスに最大 88 台接続 → 最大 528 回路の監視が可能
• 周期的なセルフテスト

動作原理
ISOMETER® または PGH が生成する定位電流パルスが監視対象の導体を通過し、EDS150 の内蔵 CT により検出されます。装置はこれらの信号を評価して、故障のあるフィーダーを特定します。

バスと拡張性

• RS-485（BMS）経由で最大 88 台の EDS150 を接続し、最大 528 回路を監視可能
• BMS バスの活動はアラーム LED により表示
• アラーム通知と表示装置（例：MK2430）への表示は最大 8 秒以内

用途

• AC、AC/DC、DC の IT 系統における絶縁故障位置検出
• 工場、発電所、船舶の DC 主回路の監視

バリエーション
Type | Supply voltage | Art. No.
EDS150 | AC 17…24 V, 50…60 Hz / DC 14…28 V | B91080103

オプションアクセサリ
Type | Supply voltage | Output voltage | Art. No. | Note
AN410 | AC 90…264 V, 47…63 Hz / DC 120…370 V | DC 24 V, 420 mA | B924209 | 最大 6 台の EDS151 に給電可能
AN450 | AC 230 V, 50…60 Hz | AC 20 V, 500 mA | B924201 | 最大 6 台の EDS151 に給電可能
AN450-133 | AC 127 V, 50…60 Hz | AC 20 V, 500 mA | B924203 | 最大 6 台の EDS151 に給電可能

ダウンロード（抜粋）
データシート、マニュアル、CE 宣言および製品フライヤー（EDS150/151 データシート；EDS150 マニュアル；CE 宣言；Healthcare EDS フライヤー；Industrial EDS フライヤー）。

技術仕様

• 測定チャネル：EDS150 あたり 6（内蔵測定用 CT）
• 最大拡張：RS-485（BMS）経由で 88 台 → 最大 528 回路監視
• 動作感度：5 mA
• 応答時間（AC、IEC 61557-9）：最大 8 秒
• 通信インターフェース：RS-485（BMS プロトコル）
• BMS アドレス範囲：3…90
• 電源（EDS150）：AC 17…24 V, 50…60 Hz / DC 14…28 V
• 品番（EDS150）：B91080103
• 周期的セルフテスト、BMS 活動用アラーム LED
