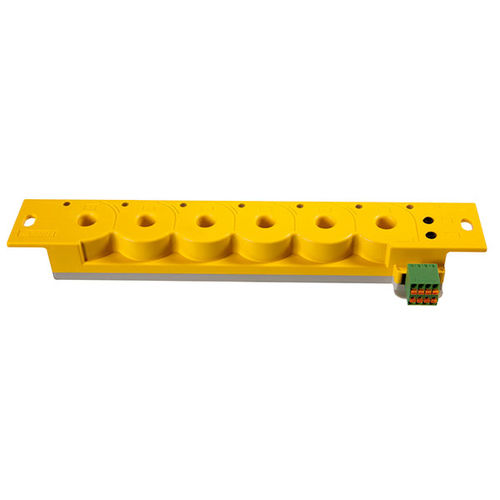

孤立デフェクト位置特定機 ISOSCAN® EDS151

概要
ISOSCAN® EDS151 は、ISOMETER® isoMED427P と併用して使用する、非接地（IT）電源システムにおける出線ごとの自動絶縁故障検出装置です。6 個の統合型測定電流変成器により位置特定用の電流パルスを検出し、故障箇所を評価して迅速にアラームおよび表示を行います。

主要機能

• 稼働中の自動絶縁故障検出
• 用途：制御・監視回路
• 6 チャンネルの測定（統合型電流変成器）
• RS-485 バス接続（BMS プロトコル）による拡張監視
• 周期的な自己診断およびバス動作表示

詳細機能

• AC、AC/DC、DC の IT システムに対応
• 動作感度：0.5 mA
• 最大応答時間（アラーム＋表示）：AC 系で ≤ 8 s（IEC 61557-9）
• RS-485 バスで最大 88 台の EDS151 を接続 → 最大 528 回路を監視可能
• BMS アドレス範囲：3…90
• RS-485 インターフェース（BMS プロトコル）

適用例

• 医療、産業、海事用途の IT システムにおける絶縁故障検出
• プラント、発電所、船舶の DC 主回路
• 制御および信号回路の監視

ISOSCAN® EDS151 型式
Type | Supply voltage* | Art. No.
EDS151 | AC 17…24 V, 50…60 Hz / DC 14…28 V | B91080101

オプション（抜粋）
Type | Supply voltage | Output voltage | Art. No. | 備考
AN410 | AC 90…264 V, 47…63 Hz / DC 120…370 V* | DC 24 V, 420 mA | B924209 | 最大 6 台の EDS151 に電源供給
AN450 | AC 230 V, 50…60 Hz | AC 20 V, 500 mA | B924201 | 最大 3 台の EDS151 に電源供給

ダウンロード（入手可能な文書）

• データシート：EDS151（EN）
• マニュアル：EDS151（EN）
• CE 適合宣言：EDS151
• 製品変更通知：EDS151 - ソフトウェア変更（EN）
• フライヤー：Healthcare EDS
• フライヤー：Industrial EDS

注意
ISOMETER® isoMED427P が発生する位置特定用パルスは統合型電流変成器で検出され、EDS151 により評価されます。統合変成器により、出線の全ての電流導体を単一装置に通すことが可能です。バス結合により、多数の回路をスケーラブルに監視できます。

技術仕様

• 型名：ISOSCAN® EDS151
• 測定チャンネル：1 台あたり 6 チャンネル
• 統合測定電流変成器：6
• 応答感度：0.5 mA
• 最大応答時間：≤ 8 s（IEC 61557-9）
• バス/インターフェース：RS-485（BMS プロトコル）
• BMS バス上の最大装置数：88 台（最大 528 回路）
• BMS アドレス範囲：3…90
• 電源（EDS151）：AC 17…24 V, 50…60 Hz または DC 14…28 V
• オプション電源：AN410（DC 24 V, 420 mA）は最大 6 台の EDS151 に給電；AN450（AC 20 V, 500 mA）は最大 3 台に給電
• 自己診断：周期的自己診断機能
• 品番（EDS151）：B91080101
