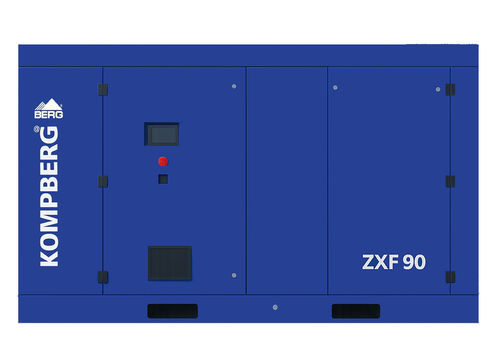

スクリューコンプレッサー KOMPBERG® ZXF90

エア電動据え置き型

製品概要

• 低い保守コスト
• 二段式運転に対応した圧縮要素
• 低い伝達損失
• メンテナンスしやすいエアフィルター
• 最小限の吸入損失
• ステンレス製部品および配管

技術データ（抜粋）
無油二段式スクリューコンプレッサー — ZXF 90
運転過圧 [bar]：8 / 10
吐出量 [m³/min]（8 bar）：13.9
吐出量 [m³/min]（10 bar）：12.8
外形寸法（L×W×H）[mm]：2800 x 1600 x 2000
圧縮空気接続：G 2
重量（表）[kg]：3270
冷却空気量 [m³/h]：11700
周囲温度 [°C]：+5 ÷ +40
圧縮空気温度 [°C]：周囲温度より約10〜15 °C高い値
騒音レベル [dB(A)]：85
動力伝達方式：ダイレクトドライブ
定格モーター容量 [kW]：90
ファンモーター定格 [kW]：4.0
供給電圧 [V]：400
推奨供給ケーブル断面 [mm²]：3x95+PE
ヒューズ [A]：200

関連文書（例）
データシート、取扱説明書、交換部品一覧、メンテナンス文書がPDFで利用可能です（製品ダウンロード欄を参照）。

特徴 / 技術仕様

• 型式：KOMPBERG® ZXF90
• タイプ：無油二段式スクリューコンプレッサー（空冷）
• 定格流量：8 bar時 13.9 m³/min / 10 bar時 12.8 m³/min
• 運転圧力：8 / 10 bar
• モーター出力：90 kW
• ファンモーター出力：4.0 kW
• 電圧：400 V
• 重量：3270 kg（表）；代替メタ値：3320 kg
• 外形寸法（L×W×H）：2800 x 1600 x 2000 mm
• 圧縮空気接続：G 2
• 冷却空気量：11700 m³/h
• 周囲温度範囲：+5 ÷ +40 °C
• 騒音レベル：85 dB(A)
• 駆動方式：ダイレクトドライブ
• 推奨供給ケーブル断面：3x95+PE
• 推奨ヒューズ：200 A
• 制御：Siemens インバータ駆動（指定がある場合）
• 製造者：BERG Kompressoren GmbH
• 製品番号 / SKU：1481110474
