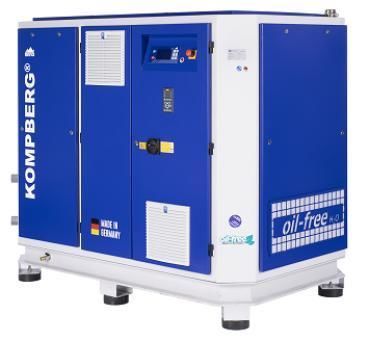

スクリューコンプレッサー KOMPBERG® ZWF 40

エア電動据え置き型

製品情報
KOMPBERG® ZWFシリーズは、保守に関わる全てのコンポーネントへ容易にアクセスできる設計です。側面カバーは取り外し可能で、点検・整備ポイントへの完全なアクセスを提供します。可動部品が少ないこととダイレクトドライブ設計により、保守コストを低減します。

主な利点

• ダイレクトドライブにより高い有効送風量を実現
• 革新的な冷却コンセプトにより柔軟性向上
• 省スペース設計
• 圧力範囲：6〜13 bar

技術データ（抜粋）
無油・水噴射式スクリューコンプレッサー — ZWF 40
過圧力 [bar] : 6 / 8 / 10 / 13
吐出量 [m3/min] [6 bar] : 1.75 - 6.30
吐出量 [m3/min] [8 bar] : 2.00 - 6.00
吐出量 [m3/min] [10 bar] : 2.20 - 5.40
吐出量 [m3/min] [13 bar] : 2.70 - 4.80
寸法 (LxWxH) [mm] : 2182 x 942 x 1850
圧縮空気接続 : G 1 1/2
重量 [kg] : 1070
周囲温度 [°C] : +5 ÷ +40
冷却水必要量 [m3/h] : 12.000
水温に対する圧縮空気出口温度差 [K] : 15
騒音レベル L [dB(a)] : 74
公称出力 [kW] : 40
水容量 [l] : 30
電圧 [V] : 380 - 440
推奨電源ケーブル断面積 [mm²] : 35
推奨ヒューズ [A] : 100

追加情報
無油の水噴射式スクリューコンプレッサーとして提示。取り外し可能なカバーによる保守アクセスの最適化と可動部品の低減が特長です。ダイレクトドライブは有効送風量を高め、設置面積を低減します。利用可能な圧力段：6、8、10、13 bar。

仕様

• ブランド：KOMPBERG®
• モデル：KOMPBERG® ZWF 40
• 圧力範囲：6 / 8 / 10 / 13 bar
• 吐出量：1.75–6.30 m3/min (6 bar); 2.00–6.00 m3/min (8 bar); 2.20–5.40 m3/min (10 bar); 2.70–4.80 m3/min (13 bar)
• 公称モーター出力：40 kW
• 寸法 (L x W x H)：2182 x 942 x 1850 mm
• 重量：1070 kg
• 圧縮空気接続：G 1 1/2
• 冷却水流量（100%水）：12.000 m3/h
• 使用周囲温度：+5〜+40 °C
• 騒音レベル：74 dB(A)
• 電圧：380–440 V
• 推奨給電ケーブル：35 mm²
• 推奨ヒューズ：100 A
