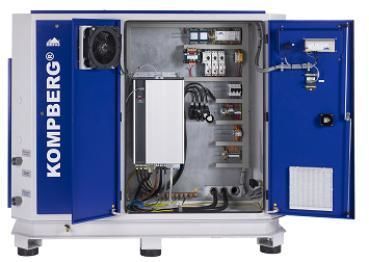

スクリューコンプレッサー KOMPBERG® ZWF 55

ロータリーエア空圧

概要

• 可変速制御や廃熱回収などのオプションと最適化された設計・部品により高いエネルギー効率を実現
• 品質証明付きの100%無油製造により検証された圧縮空気品質を供給
• 低回転により静音性を確保
• スクリュー空気端部での連続可変圧縮により均一で低パルスの空気流を実現
• 内部温度上昇が抑えられ、運転・保守コストを低減
• コンパクト設計で設置スペースを削減
• 統合水処理により循環水の安定した高品質を維持
• 視認性の高い機能的なコントロールパネルで操作が容易
• 取り外し可能なサイドドアとアクセスしやすいサービス領域で保守点検が簡単

技術データ（表）
無油・水噴射式スクリューコンプレッサー：ZWF 55
使用圧力（過圧）[bar]：6 / 8 / 10 / 13
吐出量 (m³/min) [6 bar]：1.55 - 10.30
吐出量 (m³/min) [8 bar]：1.55 - 9.60
吐出量 (m³/min) [10 bar]：1.55 - 8.00
吐出量 (m³/min) [13 bar]：-
外形寸法（L x W x H）[mm]：2074 x 1307 x 1754
圧縮空気接続：G 2
重量 [kg]：1650
周囲温度 [°C]：+5 ÷ +40
冷却水流量、100%水 [m³/h]：6.5
冷却水流量、40%グリコール [m³/h]：7.5
空気温度／水温の差 [K]：15
騒音レベル [dB(A)]：74
定格モーター出力 [kW]：55
コンプレッサー水量 [L]：65
電圧 [V]：380 - 440
給電ケーブル断面積推奨 [mm²]：70
推奨ヒューズ [A]：160


特徴 / 技術仕様

• 型式：KOMPBERG® ZWF 55
• 種類：水噴射式スクリューコンプレッサー、無油製造
• 定格モーター出力：55 kW
• 使用可能圧力：6 / 8 / 10 / 13 bar
• 吐出量（圧力による）：6 bar：1.55 – 10.30 m³/min；8 bar：1.55 – 9.60 m³/min；10 bar：1.55 – 8.00 m³/min
• 外形寸法（L x W x H）：2074 x 1307 x 1754 mm
• 重量：1650 kg
• 圧縮空気接続：G 2
• 使用周囲温度範囲：+5 °C ～ +40 °C
• 冷却水流量 (100% 水)：6.5 m³/h
• 冷却水流量 (40% グリコール)：7.5 m³/h
• 空気／水温上昇：15 K
• 騒音レベル：74 dB(A)
• コンプレッサー水容量：65 L
• 電源電圧：380 - 440 V
• 推奨給電ケーブル：70 mm²
• 推奨ヒューズ：160 A
