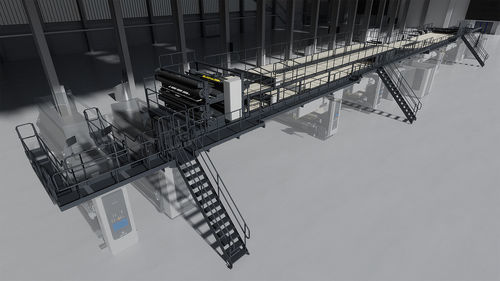

ブリジッジ

概要
Bridgeは、単面の瓦楞紙板をBridge Guideへ導き、その後Bridge Brakeへ送ります。単層、二重層、三重層の瓦楞紙板に対応可能です。Bridge Guideに統合されたWebtrol計測システムにより、Bridge末端での単面ウェブの位置を検出・制御できます。

主な機能

• Webtrol計測システムにより、コルゲーターの中心側または外側ウェブへの精密な位置決めが可能
• 調整可能なブレーキドラムにより、加熱、糊付け、接合に最適な精密かつ一定のウェブ張力を供給
• 低摩耗ブラシを備えたブラシステーションによる空気式ブレーキ抵抗制御
• 単層・二重層・三重層の瓦楞紙板に対応

制御ダイナミクス
高生産速度（最大450 m/min）を想定して設計。バッファ機能を内蔵し、一定したウェブ速度を確保します。高性能な駆動・張力システムにより安全なウェブ搬送を実現し、駆動部の中核はSingle Facerに連結された周波数制御モーターです。

操作
メンテナンス性と操作性を考慮した設計で、統合型またはスタンドアロンのタッチパネルを備えた制御コンソールを採用。生産監視と迅速な診断をサポートします。Zero Defect System（ZDS）は偏差に対する早期警報を発し、廃棄を削減し故障箇所の迅速な特定を支援します。

機械の安全性
国際的な安全規格に準拠する設計・製造。多くの部品が工場で一部組み付けられ、モジュールとして納入されるため現地での迅速な据え付けが可能です。

特性 / 技術仕様

• 用途：糊付け/接合前の単面ウェブのガイドおよびブレーキ
• 対応板種：単層、二重層、三重層の瓦楞紙板
• 位置決めシステム：Bridge Guideに統合されたWebtrol計測システム
• ブレーキ：ブラシステーション（低摩耗ブラシ）による空気式制御付き調整可能ブレーキドラム
• 設計最高速度：最大450 m/min
• 駆動：Single Facerに連結された周波数制御モーター
• 機能：バッファ機能、Bridge上の手動ゴミ排出、高性能張力システム
• 制御・診断：統合型またはスタンドアロンのタッチパネル；Zero Defect System（ZDS）
• 納入・据付：部品は一部工場で組み付け済み；モジュール納入により現地での迅速な組立が可能
