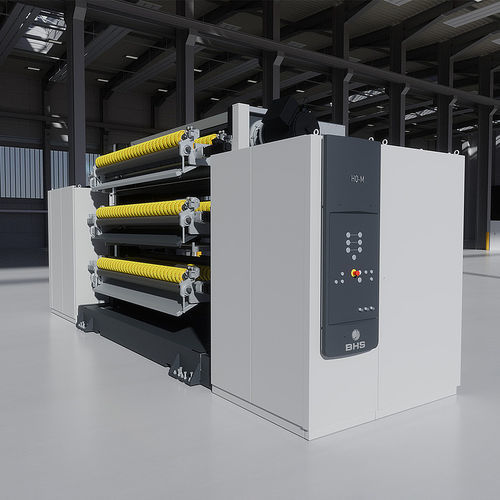

ナイフ切断機 iCMC

紙用シ－ト制御ソフトウェア付き

概要
BHS Corrugated の Cutoff HQ は、高速の工業用段ボール生産向けに設計された高精度の横断裁断機です。直接駆動の軽量カーボンファイバー製ナイフバーにより業界をリードする速度曲線を実現し、非常に短いシートでも板厚の影響を最小限に抑えて正確に切断できます。Cutoff HQ は最大1800 g/m² のシートを全速で切断可能です。

作業幅
作業幅は最大3,350 mm まで構成可能です。作業幅の拡大は速度曲線、切断精度、切断品質に悪影響を与えません。オプションで、最大400 m/min の全速で生産廃材を排出する構成も可能です。

インテグレーション
コンパクトな設計により、既存の波形機や生産ラインへの迅速かつ簡単な組み込みが可能で、設置スペースやライン改造を最小限に抑えます。

機械安全性
Cutoff HQ は高い安全基準および厳格な法規制に準拠して設計・製造されており、作業者の安全性と工業環境での安定した稼働を確保します。

intelligent Cut-to-Mark Control (iCMC)
Cutoff HQ 上の QR コードが切断信号をトリガーし、閉ループ制御を可能にします。上流/下流の複数レベルに配置されたカメラシステムがプリントの連続的な画像認識を行います。システムは QR コードの情報に基づいて HQ 切断を自動でトリガーし、位置合わせマークのキャリブレーションを不要にして立ち上げ廃材とオペレータの介入を削減します。カメラシステムが検出した偏差に基づき、閉ループでリアルタイムに切断を再調整することで、シートごとの切断補正が向上し、さらに立ち上げ廃材を低減します。

特長 / 技術仕様

• 直接駆動の非常に軽量なカーボンファイバー製ナイフバーにより業界をリードする速度曲線を実現
• 非常に短い瓦楞紙シートを極めて高速かつ高精度に切断可能
• 板厚（g/m²）の影響を最小限に抑えた切断性能
• 最大 1800 g/m² のシートを全速で切断可能
• 作業幅：最大 3,350 mm（構成可能）
• オプション：全速での廃材排出（最大 400 m/min）
• 既存の波形機への迅速な統合を可能にするコンパクト設計
• iCMC：QR コードとカメラシステムによる自動トリガーと閉ループのリアルタイム切断補正
• 高い機械安全基準に準拠して設計・製造
