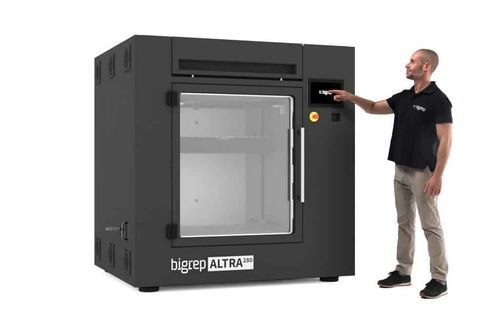

ABS3Dプリンタ ALTRA 280

PLAポリアミドPEEK

概要
BigRep ALTRA 280は、大型産業向けに設計された高温印刷、オートメーション、幅広い材料柔軟性を備えた産業用大型3Dプリンターです。エンジニアリング樹脂や高性能ポリマーを用いて生産準備済みの部品を製造できます。

主な特徴

• 加熱ビルドチャンバー：280Lのビルドチャンバーを最大180°Cまで加熱し、大型印刷の安定性と精度を確保。
• 4台のDSXエクストルーダー：最大4台の同期Direct Synchronized Extruder（DSX）により、複雑な多材質部品や連続生産が可能（ウォータークーリング、統合センサー、フィラメントバックアップ用Relayモード）。
• 高温材料対応：最大450°Cのノズル温度によりULTEM® 9085、PEKK、PEIなどの高性能ポリマー印刷を実現。
• 加熱真空プリントベッド：材料別表面を備えた真空ベッドを最大180°Cまで加熱し、優れた初層接着と制御された部品取り外しを提供。
• オープンマテリアルシステム：BigRep製またはサードパーティ互換フィラメント（PEEK、ULTEM®、PEKK、PA12-CF、PCなど）を使用可能。
• 自動クイックスタート＆キャリブレーション：自動トポグラフィ測定、適応メッシュベッドレベリング、自動キャリブレーションにより迅速で再現性のあるセットアップ。
• 産業用フレーム＆駆動：溶接フレーム、ボールねじ、サーボモーターにより長時間印刷での位置精度と安定性を確保。
• 統合監視＆フィラメント管理：HD広角カメラ、フィラメント切れ検知、一時停止/再開、Relayモードで中断のない生産を実現。

用途と事例
耐久性のあるエンドユース部品、ジグや治具、機能試作、航空宇宙・自動車向けの工具製作などをフルスケールで製造可能。事例：航空用治具（PEI/ULTEM）、自動車機能試作（PC）、ギアラック（PEKK-A）、カスタム空力部品など。

材料（表）
推奨材料：BLADEスライスプロファイル推奨：ABS、ASA、PC
対応材料：ABS、ABS-ESD、ABS-FR、ASA、HT-PETG、PA6、PA6-CF、PA12、PA12-CF、PA12-GF、PC、PC-ABS、PC-FR、PC-CF、PCTG、PEKK、PEKK-CF、PETG、PLA、PP、PP-GF、PPS、PPSU、TPU、TPC、ULTEM 9085 など（一部抜粋）

自動化と生産信頼性

• フィラメント切れ検知：自動検知で印刷の継続性を確保。
• Relayモード／バックアップ機能：フィラメント切れ時に自動で切替え、連続印刷を維持。
• 一時停止＆再開：印刷中の一時停止と再開に対応。
• 適応型メッシュベッドレベリングと地形補正：大面積でも安定した初層品質を実現。
• 統合センサーとリモート監視：常時監視とHDカメラによる遠隔確認。

ビルド、駆動 & 機械構成
ALTRA 280は280Lのビルドボリュームを提供し、エアフロー制御による均一な温度分布、材料別表面を備えた真空プリントベッド、サーボ駆動の移動系および産業グレードの部品により長時間の印刷でも精度を維持します。

押出し & 印刷パラメータ

• エクストルーダー：Direct Synchronized Extruder (DSX)
• エクストルーダー構成：最大4台のウォータークールドDSXエクストルーダー（冷却・センサー内蔵）
• ノズル温度：最大450°C
• ノズル径：0.4、0.6、1.0 mm
• ノズルタイプ：Diamond
• 最小層高：0.15 mm
• 最大スループット：250 g/h
• フィラメント径：1.75 mm
• スプール容量：最大8 kgまでのスプールを4つ搭載（DSXは1.75 mmを使用）

材料取扱い & 保管
湿気に敏感なエンジニアリングポリマーを保護する2スプール対応のシール式Keep-dryフィラメント保管室を備え、印刷準備状態を維持します。

環境 & 安全
HEPAおよび活性炭フィルターを備えたエアクリーニングユニット。認証：CE、UL Ready。

事例（抜粋）

• 航空治具 — 材料：PEI 9085 & ULTEM 9085 — 部品質量 0.2 kg — 印刷時間 11時間。
• 自動車機能試作（Porsche フロントスプリッター） — 材料：PC — 部品質量 3.0 kg — 印刷時間 約1日14時間。
• 製造用ギアラック — 材料：PEKK-A — 部品質量 0.7 kg — 印刷時間 18時間。

技術仕様

• ビルドボリューム：X 500 mm × Y 700 mm × Z 800 mm (X 19.7, Y 27.6, Z 31.5 in)
• ビルドチャンバー温度：最大180°C (356°F)
• プリントベッド温度：最大180°C (356°F)
• プリントベッド表面：材料別表面を備えた真空プリントベッド
• 外形寸法：X 1900 mm × Y 1650 mm × Z 1950 mm (X 74.8, Y 65.0, Z 76.8 in)
• 重量：約1300 kg (2866 lbs)
• エクストルーダー：Direct Synchronized Extruder (DSX)
• エクストルーダー構成：最大4台のウォータークールドDSX
• ノズル温度：最大450°C (842°F)
• ノズル径：0.4、0.6、1.0 mm
• ノズルタイプ：Diamond
• 最小層高：0.15 mm
• 最大スループット：250 g/h
• フィラメント径：1.75 mm
• 材料保管：Keep-Dryチャンバー
• 駆動技術：サーボモーター
• 最大移動速度：XY 400 mm/s
• 位置精度：<0.05 mm
• 空気清浄ユニット：HEPAおよび活性炭フィルター
• 電源：3P+PE, 400 V/480 V, 32A, 50/60 Hz
• 認証：CE、UL Ready
• 自動化機能：フィラメント切れ検知、停止/再開、Relayモード（バックアップ）、適応メッシュベッドレベリング、自動キャリブレーション
