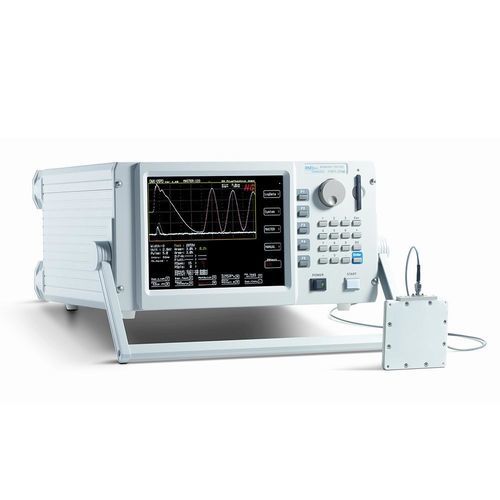

高電圧耐電圧試験機

概要
インパルス試験は、巻線内の絶縁欠陥（例：巻間短絡、層間または相の欠陥）を検出するために、非常に短い高電圧パルスを用いる試験です。直流や交流試験と比較して、本手法は最小限のエネルギーでトランジェント電圧応答を解析することで欠陥を検出できます。

利点

• 伝搬時間（タイムオブフライト）効果により潜在的な巻間短絡を検出
• 最小の試験エネルギーで行うため非破壊かつ優しい試験
• 試験時間が非常に短く、量産ラインや自動化に最適
• 短い立ち上がり時間により高感度を実現
• 繰り返し可能な試験手順として自動化が可能

動作原理 / 試験の流れ
巻線に短い高電圧パルスを印加します。測定器が生成される電圧波形を記録し、基準曲線と比較します。異なる特性の波形は絶縁欠陥や巻間短絡を示します。解析はトランジェント応答の伝搬時間および振幅特性に基づきます。

用途

• 研究開発および試験室（故障位置特定、巻線の検証）
• 生産における品質保証（量産品の試験）
• サービス・保守・修理（現場での迅速な診断）
• 自動車、電気工学、機械工学および関連産業

特長 / 仕様（技術）

• 試験原理：短いパルスによるインパルス／トランジェント試験
• 立ち上がり時間：非常に短い（典型的に約100〜200 ns、機器に依存）
• 試験エネルギー：最小限、非破壊試験
• 検出可能な欠陥：巻間短絡、層間または相の欠陥、絶縁の不具合
• 結果：基準曲線との比較によるトランジェント電圧波形の解析
• 用途：単体試験、量産試験および自動化に対応
• 利点：短い試験時間、高感度、繰り返し試験サイクルに適合
