電気試験用モジュール SM series

絶縁漏電電気安全

製品概要
当社のSmart Testing Modules（制御盤モジュール）は、高電圧、絶縁、保護導体抵抗の測定を目的に設計されており、制御盤、試験の自動化環境、分散型計測ステーションへの組み込みに適しています。モジュールは絶縁抵抗、耐電圧、保護導体/接地抵抗、漏れ電流測定など精密な電気安全試験を可能にし、試験・生産システムへの統合を想定しています。

装置種別（抜粋）

• 高電圧／絶縁試験モジュール (SM-HVDC-0-ZRM): 0.05 kV (DC) ... 3.00 kV (DC) / 0 ... 10 mA (DC) / 10 kΩ … 5 GΩ

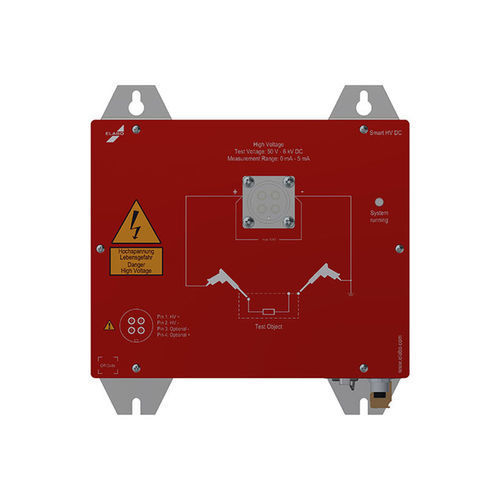

• 高電圧／絶縁試験モジュール (SM-HVDC-10-ZRM): 0.05 kV (DC) ... 6.00 kV (DC) / 0 ... 5 mA (DC) / 20 kΩ … 5 GΩ
• 高電圧／絶縁試験モジュール (SM-HVDC-20-ZRM): 0.10 kV (DC) ... 10.00 kV (DC) / 0 ... 3 mA (DC) / 30 kΩ … 5 GΩ
• 絶縁試験モジュール (SM-ISO-0-ZRM): 0.05 kV (DC) ... 1.20 kV (DC) / 100 kΩ ... 10 GΩ
• 保護導体試験モジュール (DC) SM-PEDC-0-ZRM: 5 V (DC) / 5 A / 1 mΩ … 800 mΩ
• 保護導体試験モジュール (AC) SM-PEAC-0-ZRM: 2 A (AC) ... 40 A (AC) / 手動調整トランス
• 保護導体試験モジュール (AC) SM-PEAC-1-ZRM: 2 A (AC) ... 40 A (AC) / 電機機械式タップトランス
• 漏れ電流試験器 単相 (SM-LC1P-0-ZRM): 漏れ電流測定範囲: 0.1 mA / 1 mA / 10 mA
• 漏れ電流試験器 三相 (SM-LC3P-0-ZRM): 漏れ電流測定範囲: 0.1 mA / 1 mA / 10 mA
• 電源モジュール（例: SM-LCPOW1P-10-ZRM）: 商用電源電圧 最大約280 V、接地型／浮遊型など供給方式や仕様に応じた電流

インターフェースとソフトウェア
モジュールは自動化運用を前提に設計されており、デジタルインターフェース（Ethernet）を介したプログラム制御に対応しています。ドライバコンポーネントやソフトウェアパッケージにより、既存の試験・生産プロセスへの統合が容易になります。コンピュータ制御試験向けにソフトウェアソリューション（例: elution two）や制御・評価用のインターフェースが用意されています。

機能および設計特徴

• 盤内組み込みに適したモジュラーでコンパクトな設計
• 着脱可能な試験対象および電源コネクタ
• 機器内に起動パラメータセットを保存可能（ローカルパラメータ保存）
• 機密性の高い測定値をローカルで取得するための分散設置が可能
• 自動化向けのEthernetインターフェースと標準化プロトコル／ドライバコンポーネント
• 生産・試験環境での自動試験シーケンスに適合

特性 / 仕様

• 試験電圧範囲（選択モジュール）: モジュールにより 0.05 kV (DC) 〜 10.00 kV (DC)
• 測定電流範囲（選択モジュール）: 最大 10 mA (DC) または ACで最大 40 A の特定範囲
• 絶縁測定範囲: GΩオーダーまで（例: モジュールにより 5 GΩ または 10 GΩ まで）
• 保護導体測定: mΩオーダーの抵抗範囲（1 mΩ … 数百 mΩ）または定められた試験電流（AC/DC）
• 漏れ電流測定: 単相・三相試験向けにスケーラブルな測定範囲（0.1 mA / 1 mA / 10 mA）
• 通信: Ethernet（プログラム可能）、システム統合用ドライバコンポーネント
• 機構: 制御盤向けに設計された差し込み・取り付けが容易なモジュール
• 適用分野: 自動化技術、試験台、実験室用途、製造および保守
