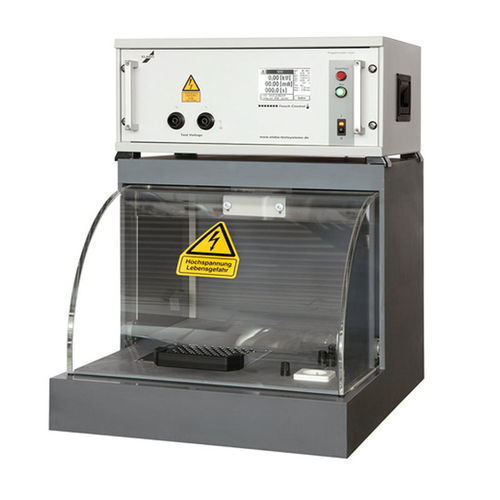

電気安全試験機器 G1-1A

誘電性絶縁電圧

概要
操作者の安全性と精度の高い測定結果の両立
製品の安全性の検証はほとんどの国際規格で規定されています。製品の安全を証明するためには、ほとんどの場合で高電圧試験が必要です。bottの製品群は複数の試験機や補助モジュールを揃えており、あらゆる試験課題に対応できます。

高電圧試験機は何に使われますか？
高電圧試験は、機器、装置、部品、絶縁材料の絶縁性および耐電圧性を確認するために行います。試験では通常の使用時には発生しない電圧を印加します。本試験により材料の変化（例：絶縁特性の劣化）や加工上の欠陥（例：端子の緩み、絶縁の損傷）を検出できます。また、空気距離や沿面距離の適正な設計や適切な絶縁材料の選定も確認されます。

安全要件
一般的な試験電圧は通常1.000～2.500 Vの範囲にありますが、特殊な場合には10.000 Vを超えることもあります。高電圧試験は操作者にとって潜在的に危険であるため、保護対策や安全措置が必須です（例：EN50191 (VDE0104) に準拠）。すべてのbott試験機はEN50191 (VDE0104) の要件を満たしています。操作者保護を確保するための豊富なアクセサリも用意されています。

高電圧試験で何が証明できますか？

• 絶縁劣化の検出
• 加工不良の検出（緩んだ接点、損傷した絶縁など）
• 空気距離および沿面距離の確認
• 絶縁材料の適合性評価

機種 / 製品概要（抜粋）
ページでは複数の機種ラインとモデルペアを紹介しています。代表的な型式と定格範囲（抜粋）：

• HV Prüfgeräte BestPerformance G1-1A / G1-1M — 0,05 .. 6,00 kV DC
• HV Prüfgeräte BestPerformance G1-1B / G1-1N — 0,05 .. 6,00 kV DC
• HV Prüfgeräte BestPerformance G1-1C / G1-1P — 0,05 .. 6,00 kV DC
• HV Prüfgeräte BestPerformance G1-1G / G1-1T — 0,1 .. 2,50 kV • 0,2 .. 5,00 kV AC
• HV Prüfgeräte BestPerformance G1-1H / G1-1U — 0,1 .. 1,50 kV • 0,2 .. 3,00 kV AC
• HV Prüfgeräte HighPerformance F1-1A / F1-1M — 100 .. 2.500 V AC, 200 .. 5.000 V AC
• HV Prüfgeräte HighPerformance F1-1A Z200 / F1-1M Z200 — 100 .. 2.500 V AC, 200 .. 3.000 V AC
• HV Prüfgeräte HighPerformance F1-1B / F1-1N — 200 .. 3.500 V AC, 300 .. 7.000 V AC
• HV Prüfgeräte HighPerformance F1-1C / F1-1P — 300 .. 5.000 V AC, 400 .. 10.000 V AC
• HV Prüfgeräte HighPerformance F1-1D / F1-1Q — 400 .. 6.000 V AC, 500 .. 12.000 V AC

機能・特長（一般）

• 絶縁試験および耐電圧試験（機種によりDC/AC）
• 製造上および材料上の欠陥検出
• 異なる電圧レンジ向けのバリエーション（低〜非常に高い試験電圧）
• 操作者保護を実現する安全装置およびアクセサリ
• 試験シーケンスの設定や試験課題に応じた追加モジュール

安全規格
すべての機器はEN50191 (VDE0104) の要件を満たしています。bottは操作者保護を確保するための充実したアクセサリ群も提供しています。

適用分野

• 電気・電子機器の生産および最終試験
• 研究開発（絶縁試験、寿命試験）
• 品質保証（抜取検査、100%検査）
• 保守・点検（安全試験）
• 教育・実験室用途

特性 / 技術仕様

• 代表的な試験電圧：機種により数十ボルトから10 kV超まで
• 構成：DC-only、AC-only、DC/AC併用タイプ
• ページに掲載されたシリーズ名：«BestPerformance (G1‑… )» および «HighPerformance (F1‑… )»
• 安全規格：EN50191 (VDE0104) 準拠
• 機能：絶縁試験、耐電圧試験、試験サイクル中の測定/監視
• アクセサリ：操作者保護のための保護装置および安全関連モジュール
