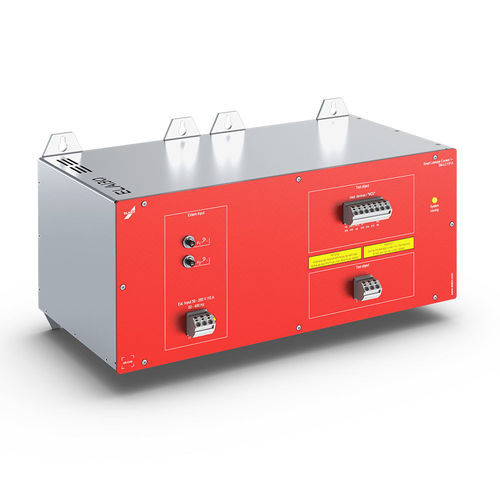

絶縁試験機 SM-LC series

漏電安全電気安全

概要
絶縁不良により漏れ電流が発生し、電気機器の操作員や使用者に危険をもたらす可能性があります。漏れ電流の測定は、特に医療分野における製品開発や最終検査で重要な安全工程です。漏れ電流試験器は潜在的な危険源を検出し、関連規格の順守を支援します。

Elution Software と試験手順
Elution Softwareと組み合わせた漏れ電流試験器は、故障源を解析・評価するための多様な測定および切替オプションを提供します。被試験物のウォームアップ時間を考慮できます。Elution Softwareによる詳細なログ記録により、設定値および測定値の完全なドキュメント化が可能です。リアルタイムの合否統計は、故障解析や品質改善を支援します。

測定原理 / 試験条件
漏れ電流試験は、故障時（例：保護接地が断線したクラスI機器、クラスII機器の絶縁不良）に人体を通って流れる電流を評価します。被試験物は通常動作状態でやや高めの電圧（係数1.06–1.1）で供給されます。試験種別はLとNの入れ替え（試験A1、A2）や三相機器の相欠落をシミュレートできます。誤測定を防ぐため、無接地供給または被試験物の絶縁設置を行う必要があります。切替方法によっては、試験中に被試験物の触れられる金属部が電位を帯びる場合があるため、適切な安全対策が必要です。

測定項目と要件
規格は用途に応じて、実効値（RMS）、平均値、ピーク値、交流成分などさまざまな漏れ電流の特性値の算出を要求します。要求される測定帯域幅は通常最大で1 MHzです。

本ページの機器 / モジュールの例

• 漏れ電流試験器 単相 SM-LC1P-0-ZRM — 測定レンジ：0.1 mA / 1 mA / 10 mA
• 漏れ電流試験器 三相 SM-LC3P-0-ZRM — 測定レンジ：0.1 mA / 1 mA / 10 mA
• 電源モジュール 単相（接地あり） — 電源電圧：最大 280 V / 15 A（接地あり）(電源モジュール例)
• 電源モジュール 単相（無接地） — 電圧範囲：約 50 … 280 V / 5 A（無接地）(電源モジュール例)

統合とドキュメンテーション
試験器、電源モジュール、Elution Softwareの組み合わせにより、多様な切替・測定バリエーション、自動ログ、統計解析（合否）、およびタイプ試験や定期検査に適した再現性のある試験手順が可能になります。

技術仕様 / スペック

• 測定帯域幅：最大 1 MHz（規格要求）
• 測定方式：RMS、平均値、ピーク、交流成分（規格や測定課題により異なる）
• 測定レンジ（機器例）：0.1 mA / 1 mA / 10 mA
• 電源オプション：接地あり/無接地の供給（単相・三相入力向けに異なるモデル/モジュール）
• ソフトウェアサポート：Elution Software によるログ、ドキュメント、合否統計、拡張測定/切替機能
• 安全面：絶縁された試験設置または無接地供給が必要；特定の切替構成では触れられる金属部が通電する可能性がある
