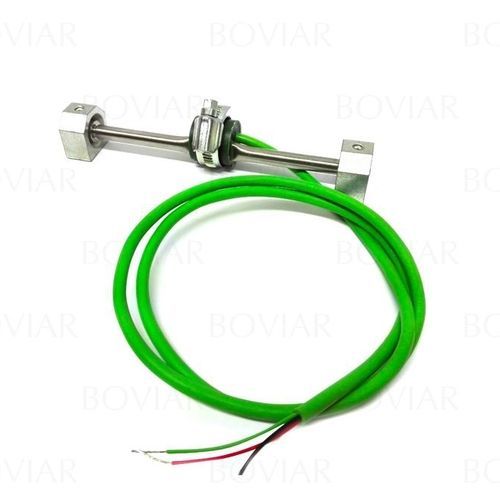

振動ワイヤーひずみゲージ ECV-SA/CLS

容量型リニア高精度

機能 ECV振動式ワイヤストレインゲージは、基礎杭、スラブ、ダイアフラム、隔壁、ダム、トンネルのライニングなど、荷重を支える構造物の変形を検出します。 このストレインゲージは牽引と圧縮の両方に対応し、水密性が高いため、応力のかかった金属構造物に外付けしたり、コンクリート鋳物に埋め込んで応力計測を行うことができます。 特長 長期間のモニタリングにも耐える信頼性 高い精度と分解能 サーミスタ内蔵 保護等級IP68 サージ耐性 長距離伝送が可能（外部電磁波への耐性）； 振動ワイヤストレインゲージは、2枚のディスクの間にスチールワイヤが張られています。ワイヤーの両端はアンカーで固定されており、優れた長期安定性を保証します。 ひもの近くに置かれた電磁コイル（センサーから分離可能）が振動を誘発し、その振動数がひもの長さに反比例する電気信号に変換されます。検査対象の構造体が受ける荷重や変形によってストリングの長さが変化すると、信号の周波数が変更され、微小ひずみ（με）またはその他の測定単位で表される測定値がデジタル読み取りユニットを介して得られます。 従って、変形は振動弦の共振周波数の変動と連動し、その周波数は読み取り/取得ユニットによって検出されます、
